Goetze КОМПЛЕКТ из 2 фильтров с редуктором давления FD07-1/2C+H и 2-х манометров MA10-50 (GTZFIN009)

Доставка по Москве в пределах МКАД: 500 ₽

Назначение

НАБОР из 2-х комбинированных фильтров с редуктором давления Goetze FD07-1/2C+H и 2-х манометров MA10-50 объединяет в одном корпусе промывной сетчатый фильтр Goetze FD07 и редуктор давления Goetze DR07.

Этот прибор предназначен для выполнения сразу двух задач:

  • для предотвращения разрушающего воздействия механических частиц на весь водопровода вместе с подключённой к нему техникой, включая собственный внутренний механизм редуктора давления. Сетчатый фильтр удаляет из воды нерастворимые механические частицы размером более 100 микрон, и позволяет промывать сетку не прерывая работу всего устройства
  • для защиты водопроводной сети и подключенных к ней устройств от избыточного давления горячей или холодной воды. Редуктор снижает входное давление до постоянного уровня, задаваемого с помощью регулировочной ручки c цифровой шкалой.

Фильтр Гетце с редуктором - два в одном

Отличительные черты комбинированных фильтров FD07

Комбинированные сетчатые фильтры с редуктором давления GOETZE серии FD07 выполнены по новейшей технологии, с использованием современных материалов, обеспечивающих непревзойденные технические характеристики в сочетании с экологичностью и удобством эксплуатации. Характерные черты фильтров со встроенным редуктором Goetze:

  • оптимизированная конструкция корпуса обеспечивает увеличенную производительность при номинальном падении давления (Kvs)
  • стабильность работы редуктора во всем диапазоне температур, вплоть до 85ºС (модели с металлической колбой)
  • отсутствие кавитации и стойкость к загрязнениям благодаря инновационному материалу (медицинский пластик) для клапанной вставки и чаши
  • двухсторонняя конструкция цифровой шкалы настройки позволяет видеть её из любого положения в процессе регулировки давления
  • возможность очистки/замены сетки и колбы без сброса давления на выходе клапана
  • возможность проведения иных сервисных и ремонтных работ без демонтажа редуктора из водопровода

Условия эксплуатации

Комбинированные фильтры Гетце FD07-1/2C для холодной воды с полимерной колбой рассчитаны на условия работы при давлении 16 бар и температуре рабочей среды от +5°Сдо +40°С.

Комбинированные фильтры Гетце FD07-1/2H для горячей воды с колбой из латуни рассчитаны на условия работы при давлении 25 бар и температуре рабочей среды от +5°Сдо +85°С.

Значения потери давления в диапазоне давлений на выходе

Диаграмма пропускной способности комбинированных фильтров

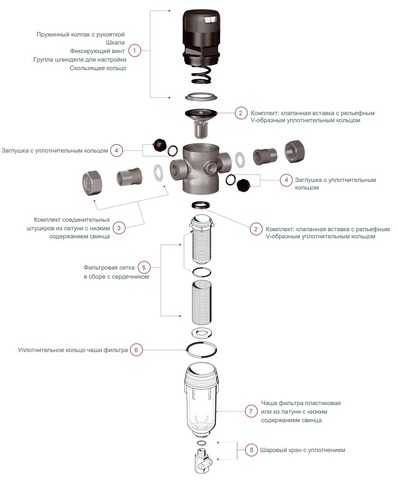

Материалы

  • Корпус из латуни CW617N с низким содержанием свинца
  • Клапанная вставка из пластика PPSU, нержавеющей стали 1.4404 и эластомера EPDM
  • Чашa фильтрa из пластика PA / латуни с низким содержанием свинца
  • Сетка фильтра из пластика POM и нержавеющей стали 1.4401
  • Колпак пружины из пластика PA, усиленного стекловолокном
  • Уплотнительные кольца из эластомера EPDM
  • Заглушка из пластика PA, усиленного стекловолокном

Комплектация

  1. Комбинированный сетчатый фильтр с редуктором давления
  2. 2 пластиковые заглушки 1/4"
  3. Комплект для присоединения к водопроводу: 2 штуцера, 2 гайки, 2 прокладки
  4. Дренажный штуцер
  5. Ключ для колбы фильтра
  6. Руководство по эксплуатации

Указания по монтажу

  1. Комбинированный фильтр с заводской настройкой давления 3.5 бар устанавливается на трубопровод в вертикальном положении.
  2. .
  3. Используйте только подходящие для вашего материала трубопровода уплотнительные материалы и инструменты.
  4. Устанавливайте фильтр в месте, защищенном от промерзания. Обеспечьте доступ к фильтру для проведения регулярного технического обслуживания.
  5. Рекомендуется установить запорные клапаны на входе и выходе фильтра. Также придерживайтесь других местных стандартов и ограничений.
  6. ВАЖНО! Направление потока должно совпадать со стрелкой на корпусе фильтра.
  7. Перед установкой фильтра трубопровод должен быть тщательно промыт.
  8. Манометр, приобретаемый отдельно и устанавливаемый в корпус фильтра, позволяет контролировать давление на выходе. Присоединение манометра следует герметизировать фум-лентой.
  9. Сброс воды при промывке может осуществляться в ёмкость, установленную под фильтром, или в канализацию. В комплекте с фильтром поставляется штуцер для присоединения шланга. Присоединение штуцера к шаровому крану фильтра необходимо дополнительно герметизировать фум-лентой. Подключение к канализации выполняется путем подсоединения к дренажному штуцеру гибкого шланга с обязательным воздушным зазором между концом шланга и уровнем воды в канализации.
  10. ВАЖНО! Перед вводом фильтра в эксплуатацию убедитесь, что оба отверстия в корпусе фильтра для присоединения манометра герметизированы установкой манометра или черных пластиковых заглушек.

Документы

Инструкция по эксплуатации

Листовка "Фильтры FD07"
Изготовитель Goetze
Модель FD07-1/2C+H
Категория товара фильтр
Назначение системы холодного и горячего водоснабжения
Вид фильтра (по очищающему элементу) сетчатый самопромывной
Способ соединения с трубопроводом трубная резьба
Вид резьбы наружная-наружная с накидной гайкой («американкой»)
Способ очистки механическая очистка
Степень очистки тонкая очистка
Присоединительный размер 1/2"
Рабочая среда вода
Температура рабочей среды от +5°C до +85°C
Рабочее давление до 16 бар
Условная пропускная способность kvs 2,92 м3/час
Способ крепления манометра радиальный
Размер подключения манометра 1/4" ВР
Диапазон показаний манометра от 0 до 10 бар
Условный диаметр DN 15 мм
Материал корпуса латунь с низким содержанием свинца
Материал уплотнений EPDM
Материал фильтроэлемента пластик POM, нержавеющая сталь 1.4401
Материал колбы фильтра пластик, латунь с низким содержанием свинца
Наличие дренажного штуцера есть
Наличие редуктора есть
Наличие манометра есть
Диаметр манометра 50 мм
Размер ячейки сетки 100 мкм
Длина 140 мм
Страна производства Германия/Россия
Страна происхождения бренда Германия
