Stout насосно-смесительный узел с 3-ход.клап., насосом UPSO 25-65, ЖК-термометром (SDG-0120-005001)

Предзаказ
Stout насосно-смесительный узел с 3-ход.клап., насосом UPSO 25-65, ЖК-термометром (SDG-0120-005001)
Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с 3-ходовым термостатическим клапаном и ЖК-термометром (артикул SDG-0120-005001) предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне в диапазоне от +20°С до +43°С в низкотемпературных системах отопления типа «теплый пол». Оснащён встроенным термочувствительным ЖК-термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +90°C и давлением до 10 бар. Мощность узла составляет до 20 кВт.

Конструкция

Диапазон регулировки температуры в контуре составляет от +20°C до +43°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CW617N, с условной пропускной способностью 2,5 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Штуцер с воздухоотводчиком выполен из латуни CW617N.

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

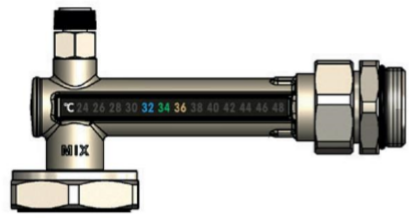

ЖК-термометр

Насос

Насосно-смесительный узел Stout SDG-0120-005001 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола.

Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики.

Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Настройка температуры тёплого пола

Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.

Позиция настройки термостата Min 1 2 3 4 5 Max
Регулируемая температура, °C 18 23 29 34 38 41 43

Габариты

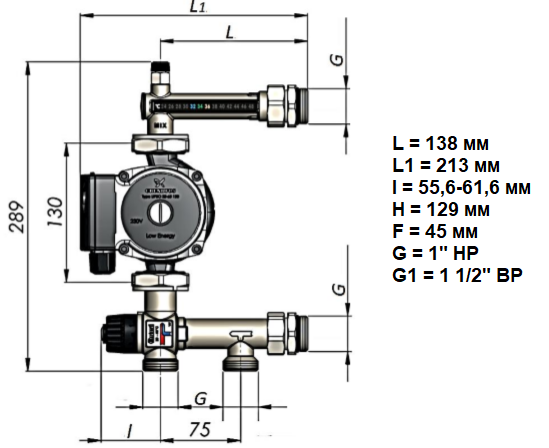

Габариты насосно-смесительного узла Stout SDG-0120-005001

Документы

Технический паспорт для насосно-смесительного узла Stout SDG-0120-005001
Изготовитель Stout
Серия SDG-0120
Категория товара насосно-смесительный узел
Назначение для водяных тёплых полов
Управление 3-ходовой термостатический клапан
Рабочая среда вода, растворы гликолей до 30%
Рабочее давление 10 бар
Потребляемая мощность 70/100/125 Вт
Монтажная длина насоса 130 мм
Номинальный напор от 2 до 6,5 м
Номинальный потребляемый ток 0,34/0,46/0,55 A
Температура транспортировки и хранения от -20°С до +50°С
Температура рабочей среды в первичном контуре от +5°C до +90°C
Заводская установка температуры во вторичном контуре +40°С
Диапазон регулирования во вторичном контуре от +20°С до +43°С
Шкала термометра от +24°C до +48°C
Точность регулирования температуры ±2°С
Условная пропускная способность kvs 2,5 м3/час
Присоединительный размер контура отопления 1"
Рабочая температура насоса от +2°C до +95°C
Материал подшипника керамика
Материал рабочего колеса композит
Материал корпуса насоса чугун
Материал вала керамика
Степень пылевлагозащиты IP44
Класс изоляции F
Уровень шума до 43 дБ(А)
Наличие насоса в комплекте да
Модель насоса в комплекте Grundfos UPSO 25-65 130
Межосевое расстояние 212 мм
Срок службы 10 лет
Официальная гарантия производителя 2 года
Страна производства Италия
Страна происхождения бренда Россия
