Назначение

Стальной панельный радиатор Rommer Ventil 22/500/1600 с нижним правым подключением (арт. RRS-2020-225160) предназначен для применения в закрытых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий.

Радиатор Rommer Ventil Радиатор стальной Rommer Ventil 22/500/1600 нижнее правое подключение имеет габариты (ВхШхГ) 500 х 1600 х 102 мм. Тепловая мощность радиатора 2401 Вт (при условии t подачи +90°C, t обратки +70°C и t воздуха +20°C) позволяет использовать его для обогрева помещений площадью до 24 м2.

Условия эксплуатации стальных панельных радиаторов Rommer

Панельные стальные радиаторы Romme допускается использовать со стальными, медными и металлополимерными трубами. Рабочее давление не должно превышать 9 атмосфер. Температура теплоносителя может составлять до +120°C.

Радиатор должен быть заполнен водой, как в отопительные, так и в межотопительные периоды. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года.

При перекрытии подводок к радиатору, заполненному водой, воздухоотводный клапан должен быть открыт.

Не допускается применять радиатор в системах парового отопления, системах отопления, соединенных с внешними котельными без промежуточного теплообменника, системах, где теплоносителем служит вода, имеющая в своём составе агрессивные компоненты и в помещениях с агрессивной воздушной средой. Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во избежание гидравлического удара.

Конструкция радиатора

Конструкция радиатора отопления Роммер

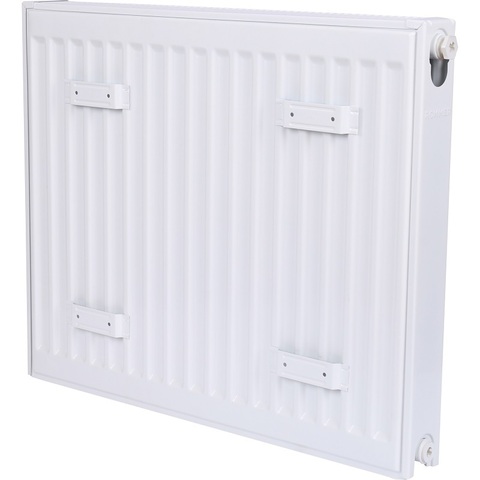

Стальной панельный радиатор Rommer Ventil 22/500/1600 с нижним правым подключением состоит из двух тепловых панелей с двумя дополнительными теплоотдающими поверхностями. Тепловая панель из двух стальных штампованных листов низкоуглеродистой качественной стали толщиной 1,2 мм, сваренных между собой. Радиатор оснащён воздуховыпускной решёткой и боковыми декоративными панелями. Для подключения к системе отопления радиатор оснащён 4-мя боковыми и 2-мя нижними отверстиями с внутренней резьбой G1/2".

При производстве радиатора его поверхность подвергается высокоэффективной подготовке к покраске посредством обезжиривания, обработки фосфатами и специально разработанной нанотехнологичной грунтовки. Эпокси-полиэфирная краска обеспечивает дополнительную защиту прибора от воздействия агрессивной среды, отличается ярким белоснежным цветом, антикоррозионными и декоративными свойствами, благодаря чему радиаторы Rommer не теряют свой блеск и не желтеют во время эксплуатации.

Комплектация

  • радиатор в пластиковой упаковке;
  • кронштейн монтажный - 2 шт.;
  • комплект монтажный - 2 шт.;
  • вставка вентильная Rommer RTI-0100-003015;
  • паспорт изделия с гарантийным талоном;

Габариты стальных панельных радиаторов Rommer 22/500 с нижним подключением

Габариты

Размеры перед дробной чертой - для варианта установки кронштейнов большой полкой к стене;
размеры после дробной черты - для варианта установки кронштейнов малой полкой к стене.

Hm - межосевое расстояние между патрубками - составляет 449 мм

Межосевое расстояние между нижними патрубками для радиаторов с нижним подключением - 50 мм

Схема монтажа радиатора Rommer Ventil с нижним подключением

Схема монтажа радиатора Rommer Ventil с нижним подключением

Рекомендации по монтажу

До начала эксплуатации радиатор рекомендуется хранить в упаковке производителя.

При установке радиатора рекомендуется придерживаться следующих параметров:

  • расстояние от пола до низа радиатора – не менее 75% от глубины прибора при установке;
  • расстояние от подоконника (ниши) до верха радиатора для радиатора высотой 500 мм – не менее 90% от глубины прибора.

Герметизирующие прокладки, применяемые при монтаже радиаторов следует изготавливать из материалов, обеспечивающих герметичность соединений при температуре теплоносителявыше максимально рабочей на 10°С.

Воздухоотводный клапан следует устанавливать только на верхнем присоединительном отверстии. По окончании монтажа должны быть проведены испытания смонтированного радиатора с составлением акта ввода радиатора в эксплуатацию

Документы

Технический паспорт для стальных панельных радиаторов Rommer

Панельные радиаторы Rommer - Буклет
Изготовитель Rommer
Серия Ventil
Категория товара радиатор отопления
Назначение закрытые однотрубные и двухтрубные системы водяного отопления
Исполнение нижнее правое
Тип радиатора 22
Вид радиатора стальной панельный
Структура 2 панели + 2 конвективные пластины
Рабочая среда вода, растворы гликолей
Температура рабочей среды до +120°C
Рабочее давление до 9 бар
Испытательное давление 13,5 бар
Теплоотдача радиатора при dt=50°С 2401 Вт
Боковое подсоединение 1/2" с внутренней резьбой
Нижнее подсоединение 1/2" с внутренней резьбой
Цвет белый (RAL 9016)
Кислотность pH от 8 до 9,5
Жёсткость рабочей среды до 7 мг/л
Максимальное содержание кислорода в теплоносителе 20 мкг/л
Допустимое содержание железа (Fe3+) в теплоносителе < 0,5 мг/л
Объём теплоносителя 9,01 л
Количество патрубков подключения 4 боковых патрубка + 2 нижних патрубка
Наличие встроенного термостатического клапана да
Наличие кронштейнов в комплекте да
Толщина листа греющей панели 1,2 мм
Площадь отапливаемого помещения 24 м2
Межосевое расстояние 50 мм
Ширина 1600 мм
Глубина 102 мм
Высота 500 мм
Вес 45,5 кг
Срок службы 25 лет
Страна производства Россия
Страна происхождения бренда Германия
