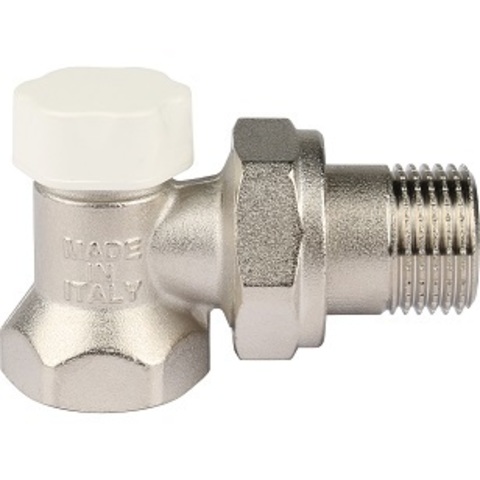

Stout 1/2" клапан угловой запорно-балансировочный (SVL 1156 000015)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 1 год

Назначение

Клапан Stout 1/2" запорно-балансировочный угловой для радиатора (SVL 1156 000015) служит для использования в системе отопления с целью отключения отопительного прибора (радиатора) от трубопроводной сети, а также для балансировки системы в случае применения радиаторных терморегулирующих клапанов без встроенных балансировочных устройств. Запорно-балансировочный клапан Стаут SVL 1156 000015 может применяться только в двухтрубных системах отопления.

Условия эксплуатации

Запорно-балансировочный вентиль Стаут можно применять в двухтрубных системах водяного радиаторного отопления с рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

Конструкция запорно-балансировочного клапана Stout SVL

Конструкция запорно-балансировочного клапана Stout SVL

Запорно-балансировочный клапан Stout типа SVL - вентильного типа. Запорный механизм (3) (из латуни CW614N) клапана поднимается и опускается при вращении штока шестигранным ключом (4). Колпачок белого цвета изготовлен из пластика ABS. Герметизация штока произведена с помощью двойного кольцевого уплотнения (2) из EPDM. Клапан позволяет осуществлять гидравлическую балансировку трубопроводной сети, а также при необходимости отключать отопительные приборы от обратной трубопроводной системы отопления. Точность балансировки и надежность запирания клапана обеспечиваются за счёт применения уплотнения его золотника по типу «металл по металлу» и уплотнительной прокладкой.

Корпус клапана изготовлен из никелированной латуни CW617N.

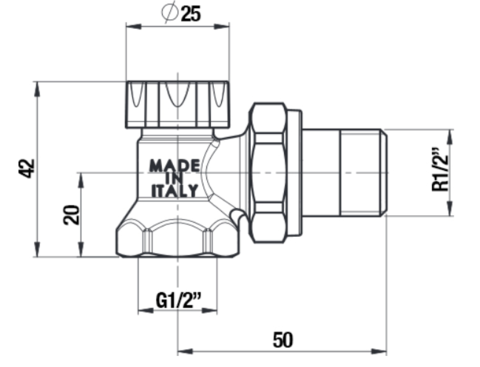

Габариты углового клапана Stout 1/2" запорно-балансировочного (SVL 1156 000015)

Габариты

L - 50 мм
H - 42 мм
I - 20 мм
D - 25 мм
R - 1/2"
Rp - 1/2"

Рекомендации по монтажу радиаторных клапанов Stout

  • Настройка радиаторных клапанов производится с использованием диаграмм гидравлического сопротивления и таблиц значений пропускной способности, указанных в паспорте, путём вращения штока от закрытого положения на требуемое число оборотов, соответствующее пропускной способности, определенной в ходе гидравлического расчета системы отопления. При проведении настройки необходимо записать и сохранить данные, чтобы иметь возможность восстановить параметры системы в случае необходимости отключения приборов;
  • трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода; отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1мм на каждый последующий метр;
  • После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.

Документы

Технический паспорт изделия
Изготовитель Stout
Серия SVL 1156
Категория товара клапан
Назначение для радиаторного отопления
Исполнение угловой
Вид клапана запорно-балансировочный
Присоединительный размер 1/2"
Температура рабочей среды до +120°C
Рабочее давление 10 бар
Температура окружающей среды от -20°C до +50°C
Условная пропускная способность kvs 0,19-1,65 м3
Условный диаметр DN 15 мм
Материал корпуса никелированная латунь CW617N
Материал штока латунь CW614N
Материал уплотнений EPDM
Материал колпачка пластик ABS
Цвет ручки белый
Вес 158 г
Срок службы 10 лет
Официальная гарантия производителя 1 год
Страна производства Италия
Страна происхождения бренда Италия
