Stout 16х2,0х3/4" фитинг компрессионный для труб PEX-AL-PEX «металлопластиковой» (SFC-0021-001620)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 5 лет

Сопутствующие товары

Фитинг компресионный Stout 16х2,0х3/4" для труб PEX-AL-PEX (SFC-0021-001620) предназначен для присоединения труб Stout PEX-AL-PEX диаметром 16 мм к штуцерам оборудования с наружной резьбой 3/4" и соответствующей геометрией, например коллекторов распределительных блоков Stout.

Конструкция

Конструкция компрессионного фитинга Stout для труб PEX-AL-PEX

1 - уплотнительное кольцо;
2 - штуцер;

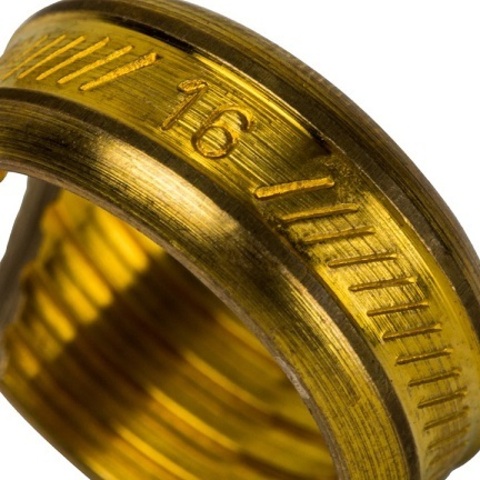

3 - обжимное кольцо;

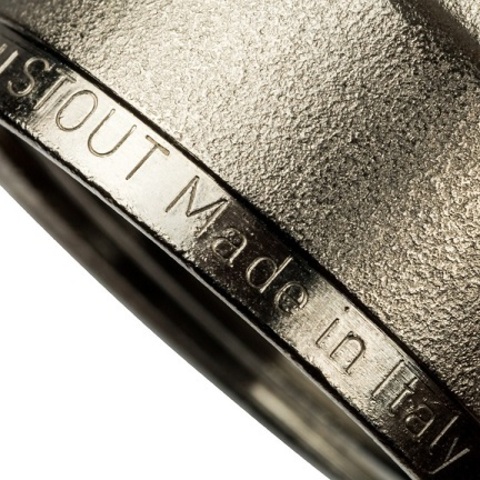

4 - накидная гайка.

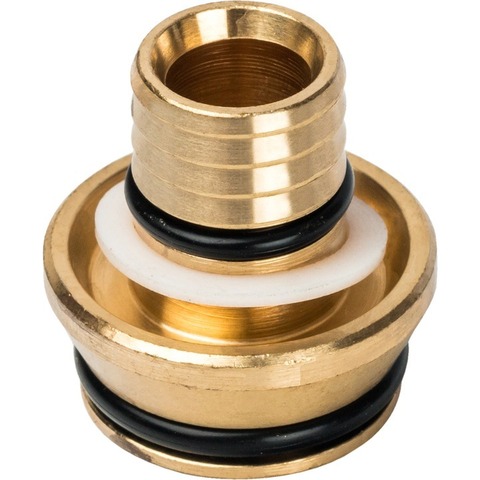

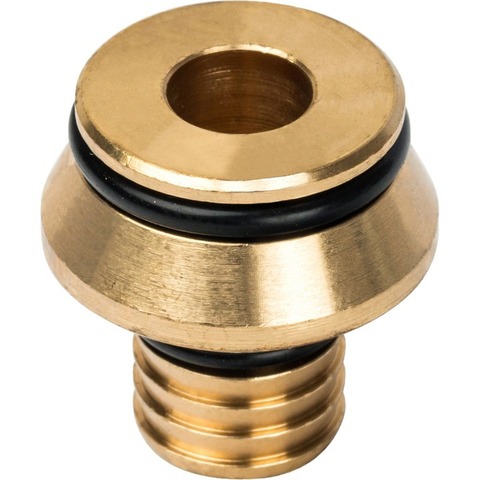

Фитинги SFC-0021 состоят из трёх элементов: штуцера (2) с коническим торцом, обжимного разрезного кольца (3) и накидной гайки (4). На штуцере имеются кольцевые углубления, а со стороны конуса надето уплотнительное кольцо (1). Также дополнительно имеется уплотнительное кольцо с противоположной стороны. При накручивании гайки на выходной элемент соединяемого с трубой распределительного коллектора разрезное кольцо стягивается, обжимая трубу на штуцере фитинга.

Габариты

Габариты фитинга Стаут SFC-0021-001620

A - 16 мм
B - 23 мм
C - 12 мм
SW - 27 мм

Указания по монтажу

  • Компрессионные фитинги имеют разборное соединение, и поэтому должны размещаться в доступных для ревизии местах.
  • Компрессионные фитинги замоноличивать в конструкции пола и стен строго запрещено.
  • Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
  • Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.

Порядок монтажа

  1. Проверьте отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца.
  2. Обрежьте трубу перпендикулярно её оси специальным инструментом.
  3. Наденьте накидную гайку на трубу резьбой в сторону её обрезанного конца.
  4. Наденьте обжимное кольцо на трубу.
  5. Вставьте штуцер в трубу до упора.
  6. Придвиньте обжимное кольцо к концу трубы.
  7. Приставьте трубу с фитингом к ответному штуцеру оборудования, например к выходу распределительного коллектора Stout, соблюдая их соосность.
Изготовитель Stout
Серия SFC
Категория товара резьбозажимное соединение
Назначение для труб PEX-AL-PEX
Присоединительный размер 16х2,0 мм
Размер резьбы подключения к трубопроводу 3/4"
Температура рабочей среды от -10°C до +120°C
Рабочее давление 10 бар
Материал корпуса латунь CW617N
Материал накидной гайки хромированная латунь CW617N
Материал уплотнительных колец EPDM
Крутящий момент 35 Н·м
Вес 74 г
Официальная гарантия производителя 5 лет
Страна производства Италия
Страна происхождения бренда Италия
