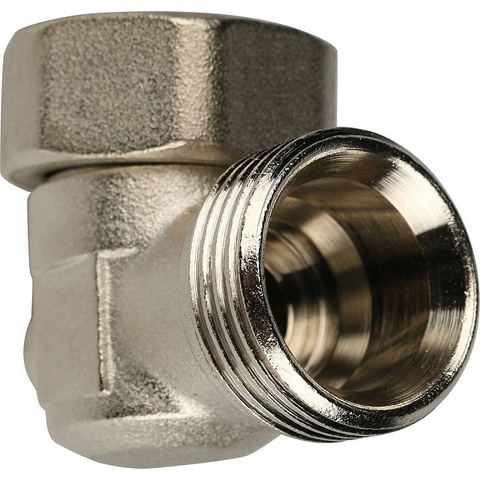

Stout 3/4" узел нижнего подключения раздельный угловой для радиатора (SVH-0006-000020)

Назначение

Узел нижнего подключения радиатора раздельный угловой Stout 3/4" (SVH-0006-000020) предназначен для подключения к разводящим трубопроводам системы водяного отопления радиаторов с нижним расположением присоединительных патрубков при любом межосевом расстоянии между ними, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Узел нижнего подключения одинарный Stout 3/4" угловой (SVH-0006-000020) имеет условную пропускную способность kvs 1,8 м3/час.

Условия эксплуатации

Узел подключения радиаторов Стаут 3/4" серий SVH-0005 и SVH-0006 можно применять в двухтрубных системах водяного радиаторного отопления рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

Устройство узла

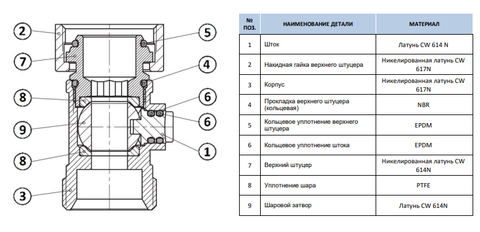

Одинарный запорно-присоединительный радиаторный узел Stout состоит из латунного патрубка (6) со встроенным шаровым запорным краном. На патрубках радиатора клапан фиксируется при помощи накидной гайки (7), герметичность соединения обеспечивает кольцевое уплотнение (1), установленное на верхнем штуцере (2).

Для соединения с трубопроводами системы отопления, нижняя часть клапана оборудована наружной резьбой для присоединения компрессионных фитингов типа «Евроконус».

У запорно-присоединительного клапана в угловом исполнении, корпус выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах. Для поворота шаровых кранов, на штоке запорного механизма выполнены шлицы под плоские предметы, например, монету, отвертку, нож и т.д.

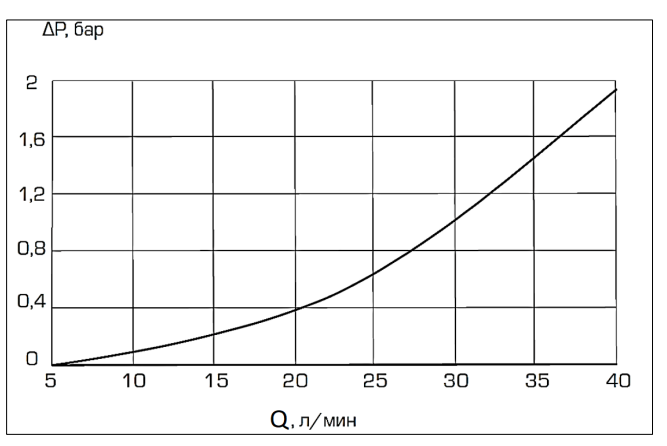

Диаграмма гидравлического сопротивления

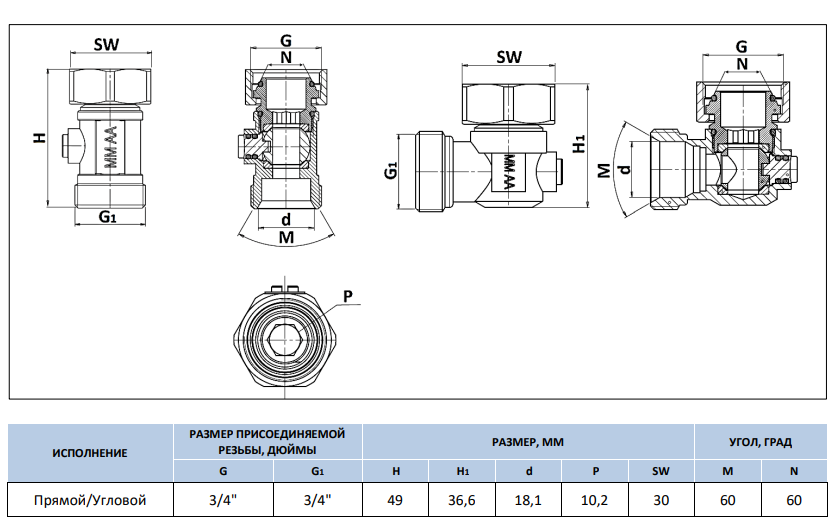

Габаритные размеры одинарных узлов

Рекомендации по установке и эксплуатации

• Установка запорно-присоединительных клапанов Stout в трубопроводной системе должна производиться квалифицированными специалистами.
• Запорно-присоединительные клапаны Стаут должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
• Узлы нижнего подключения Stout одинарные устанавливаются на радиаторы с нижними присоединительными патрубками с любым межосевым расстоянием между ними;
• Исполнение клапана (прямой или угловой) выбирается в зависимости от места прокладки трубопроводов системы отопления.
• На патрубках радиаторов с резьбой 3/4" клапаны крепятся при помощи накидных гаек с максимальной силой затяжки - 35 Н·м.
• В случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2" клапаны устанавливаются через переходные адаптеры SFT-0049-000002.
• К клапанам могут присоединяться пластиковые, металлопластиковые и медные трубы с помощью компрессионных фитингов типа «Евроконус».
• При необходимости применения труб, на которых установлен присоединительный фитинг с плоским уплотнением, необходимо использовать переходник SFT-0049-000001. Тип фитинга выбирается в зависимости от материала и диаметра трубы.
• В соответствии с ГОСТ 12.2.063 п. 3.10, трубопроводная арматура не должна испытывать не соосность патрубков, не равномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• В соответствии с СНиП 3.05.01 п. 2.8, отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.
• Внимание! При монтаже и эксплуатации запорно-присоединительных клапанов Stout применение рычажных газовых ключей категорически запрещено!
