Stout BRIO-TOP new устройство управления насосом (SCS-0001-000063)

Stout BRIO-TOP new устройство управления насосом (SCS-0001-000063)
Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Назначение

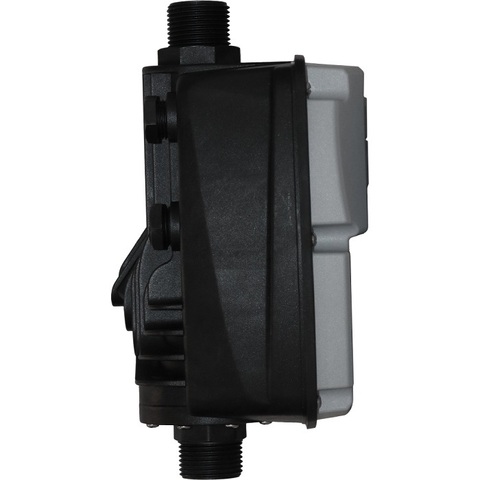

Устройство управления насосом Stout BRIO-TOP (new) SCS-0001-000063 служит для автоматического включения и выключения насосов, обеспечивая их безопасность в случае возникновения нерасчетных режимов работы (отсутствие воды, избыточное давление, перегрузка двигателя, опасность замерзания).

Устройство может управлять как одним, так и двумя спаренными насосами, включая их попеременно, а также работает с насосами, оснащёнными частотными преобразователями для поддержания постоянного давления.

Конструкция

Конструкция

1 - Крышка корпуса с панелью управления
2 - Корпус устройства
3 - Входной и выходной патрубки
4 - Сигнальные индикаторы
5 - Кнопки управления
6 - Экран
7 - Клеммы подключения насоса
8 - Клеммная колодка со вспомогательными контактами
9 - Кабельные вводы
10 - Клеммы заземления
11 - Обратный клапан с возможностью осмотра

Режимы работы

Устройство программируется для работы в соответствии с двумя различными режимами:

  1. режим P+F (давление + расход), в котором насос включается при понижении давления в трубопроводной сети в результате открытия в ней водоразборной арматуры и выключается, когда краны закрываются и расход воды через управляющее устройство прекращается.
  2. режим Р+Р (давление + давление). В этом режиме насос включается при заданном давлении в системе водоснабжения РМИН, а выключается при достижении давления в системе РМАКС. Для работы насосов в режиме Р+Р в системе должен присутствовать гидроаккумулятор. Для управления спаренными насосами может быть выбран только режим Р+Р.

Защита от «сухого хода» осуществляется в обоих режимах работы системы.

Размеры

Габаритные размеры SCS-0001-000063

L - 247 мм
H - 127 мм
B - 173 мм
G - 1"

Документы

Устройство управления насосом Stout SCS-0001-000063 - технический паспорт изделия
Изготовитель Stout
Серия SCS-0001
Модель BRIO-TOP New
Категория товара устройство управления насосом
Присоединительный размер 1"
Температура рабочей среды от +5°C до +45°C
Рабочее давление 10 бар
Заводская настройка давления 1,5 бар
Максимальная мощность двигателя 2400 Вт
Напряжение 230 В
Частота сети 50-60 Гц
Температура окружающей среды от +5°C до +50°C
Относительная влажность окружающей среды до 95%
Температура транспортировки и хранения от -10°C до +70°C
Диапазон настройки давления P max от 1 до 9 бар
Диапазон настройки давления P min от 0,5 до 8 бар
Цвет чёрный, серый
Степень пылевлагозащиты IP65
Ширина 173 мм
Глубина 127 мм
Высота 247 мм
Вес 850 г
Официальная гарантия производителя 2 года
Страна происхождения бренда Италия/Россия
