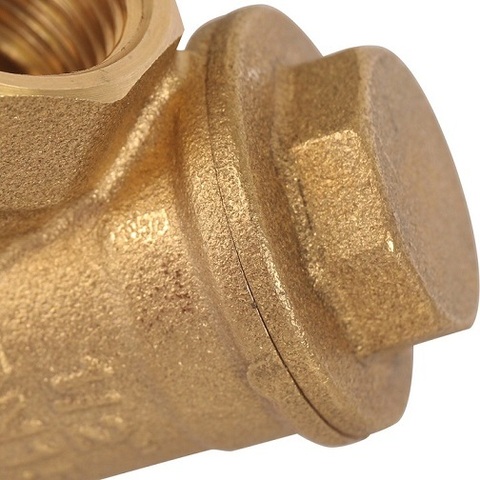

Stout фильтр сетчатый косой 1" косой грязевик 500 мкр (SFW-0001-000025)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Назначение

Фильтр сетчатый косой Stout 1" грязевик 500 мкр (SFW-0011-000025) предназначен для очистки потока от механических примесей в трубопроводных системах различного назначения. В качестве транспортируемой среды могут использоваться сжатый воздух, нефтепродукты, газы и жидкости не агрессивные к материалам фильтра.

Условия эксплуатации сетчатого фильтра Стаут SFW-0011-000015

Фильтр грубой очистки Stout 1" (арт. SFW-0011-000025) может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +100°C. Фильтр грубой очистки Стоут 1" рассчитан на давление до 20 бар.

Конструкция косого сетчатого фильтра Stout

Конструкция

1 - корпус из латуни CW617N
2 - фильтрующий элемент из нержавеющей стали AISI 304
3 - ревизионная крышка из латуни CW617N
4 - уплотнение из NBR 70-SH/A

Принцип работы фильтра-грязевика Stout 1"

Корпус фильтра (1) имеет камеру, в которую установлен фильтрующий элемент (2) с размерами ячеек 500 мкм. Поток рабочей среды проходит через фильтрующий элемент, благодаря этому нерастворимые частицы, окалина и прочие загрязнения задерживаются в камере. Очистка камеры производится через ревизионную крышку (3), герметичность соединения крышки и корпуса обеспечивает резиновое O-ring уплотнение (4).

Габариты косого сетчатого фильтра Stout 1" (SFW-0011-000025)

Габариты

G - 1"
L - 87 мм
H - 56 мм
H1 - 76,4 мм

Рекомендации по монтажу сетчатых фильтров-грязевиков Stout

  • Фильтр Stout следует устанавливать в положении «ревизионной крышкой вниз». При подаче воды снизу-вверх необходимо предусмотреть горизонтальный участок для установки фильтра.
  • В случае использования фильтра Стаут в системах с высоким содержанием механических примесей необходимо проводить регулярную инспекцию фильтра и прочищать фильтрующий элемент.
  • Фильтр Стоут поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.
  • Для прочистки фильтра-грязевика Stout необходимо перекрыть входной запорный кран системы, опорожнить участок трубопровода с фильтром, после чего отвернуть ревизионную крышку фильтра, прочистить и промыть сетку. Если при ревизии фильтра повреждено уплотнение крышки, его следует заменить.
  • Перед установкой фильтра Stout трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических взвесей.
  • Фильтры следует располагать в доступных для обслуживания местах.
  • Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  • Внимание! При монтаже и эксплуатации фильтров STOUT, применение рычажных газовых ключей категорически запрещено.
  • Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
  • После осуществления монтажа, необходимо провести манометрические испытания на герметичность соединений.

Документы

Косые сетчатые фильтры Stout - Технический паспорт изделия
Изготовитель Stout
Серия SFW-0011
Категория товара фильтр
Исполнение косой
Вид фильтра (по очищающему элементу) сетчатый
Способ соединения с трубопроводом трубная резьба
Вид резьбы внутренняя/внутренняя
Способ очистки механическая очистка
Присоединительный размер 1"
Рабочая среда вода, воздух, растворы гликолей (до 30%)
Температура рабочей среды от -20°C до +110°C
Рабочее давление 20 бар
Условная пропускная способность kvs 11 м3/час
Условный диаметр DN 25 мм
Материал корпуса латунь CW617N
Материал уплотнений NBR
Материал фильтроэлемента нержавеющая сталь AISI 304
Цвет золотистый
Размер ячейки сетки 500 мкм
Длина 87 мм
Высота 56 мм
Вес 372 г
Срок службы 10 лет
Официальная гарантия производителя 2 года
Страна производства Италия/Россия
Страна происхождения бренда Италия
