Stout гибкая подводка для воды НР 1" х ВР 1", длина 800 мм (SHF-0126-181515)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Гибкая подводка для воды Stout НР 1" х ВР 1", длина 800 мм предназначена для присоединения к трубопроводам приборов водоснабжения, сантехнического оборудования и бытовых приборов, использующих воду. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается.

Преимущества гибкой подводки Стаут

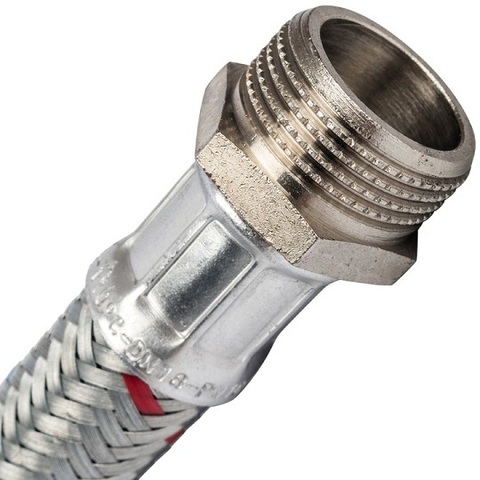

  • Все гайки, штуцеры и резьбовые соединения сделаны из латуни CW617N, что обеспечивает высокую механическую прочность и долговечность изделий.
  • Опрессовочные штуцеры изготовлены из нержавеющей стали и остаются герметичными даже при испытательном давлении свыше 50 бар. Это гарантирует защиту от протечек.

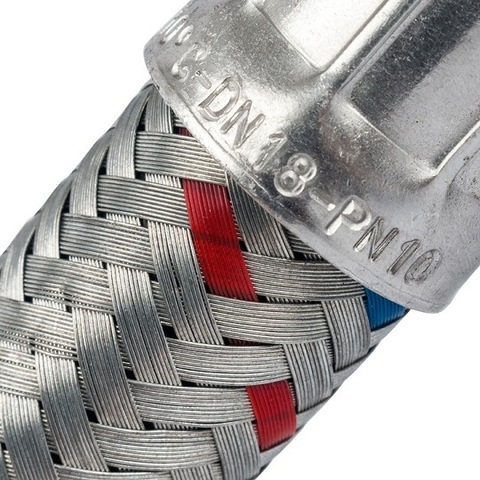

  • Оплётка шланга выполнена из нержавеющей стали с вкраплением нейлоновых нитей красного и синего цветов.
  • В каждой пряди используется минимум 10 нитей, что позволяет очень высокую гибкость шланга без его повреждения.
  • Гибкая подводка Stout имеет гигиенические сертификаты и может применяться в системах питьевого водоснабжения.
  • Шланг выполнен из EPDM. Продукция соответствует европейским стандартам DIN, EAC и российским ГОСТам.

Условия эксплуатации гибкой подводки Стаут

Гибкую подводку Стоут можно использовать в системах холодного и горячего водоснабжения с рабочим давлением до 10 бар и температурой рабочей среды от +1°C до +70°C.

Конструкция

Конструкция

1 - шланг из EPDM;
2 - стальная оплётка с вкраплением нейлоновых нитей красного и синего цветов;
3 - ниппель из латуни CW617N;
4 - обжимная гильза из алюминия (для DN 18-32) или нержавеющей стали AISI 304 (для DN 8);
5 - накидная гайка из латуни CW617N;
6 - прокладка из EPDM;
7 - штуцер из латуни CW617N;
8 - уплотнительное кольцо из EPDM.

Указания по монтажу

  • Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом оборудовании. Использованиеподводок с дефектами недопустимо.
  • Доступ к месту присоединения подводки должен быть свободнымдля монтажа и осмотра при эксплуатации.
  • Для обеспечения удобства монтажа подводки для присоединения смесителей рекомендуется приобретать парами с разной длиной штуцеров (18 и 35 мм).
  • При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающих усилий, а также пропускать через отверстия, края которых могут повредить оплётку.
  • В смесители штуцеры подводок с резьбой М10 закручиваются вручную без применения уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ-лента, а для накидных гаек – штатные резиновые прокладки.
  • Накидные гайки и ниппели(НР) необходимо затягивать гаечным ключом с открытым зёвом. Момент их затяжки концевого штуцера М10 для смесителей не должен превышать 3,5 Нм. Максимальный момент затяжки гаек для DN8 – 30-40 Нм, DN18 - 50 Нм, DN25 - 60 Нм, DN32 - 75 Нм.
  • После установки подводки следует выдержать её под рабочим давлением в течение 30 минут. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.

Указания по эксплуатации

  • Оберегайте подводку от прямых солнечных лучей и от попадания на них минеральных масел, растворителей, углеводородов и агрессивных веществ.
  • Запрещается эксплуатировать подводки при отрицательных температурах, в непосредственной близости от предметов с температурой поверхности более +200°C и открытого огня.
  • Каждые 6 месяцев проводите контроль качество затяжки соединений.
  • При переустановке гибких подводок проверьте целостность резиновых прокладок и при их износе или повреждениях - замените.

Документы

Гибкая подводка для воды Stout - Технический паспорт изделия
Изготовитель Stout
Серия SHF
Категория товара гибкая подводка для воды
Назначение холодное и горячее водоснабжение
Исполнение прямая
Вид резьбы гайка / гайка
Присоединительный размер НР 1" х ВР 1"
Рабочая среда вода
Температура рабочей среды от +1°C до +70°C
Кратковременно допустимая температура до +110°C
Рабочее давление до 10 бар
Разрушающее давление 20 бар
Расход среды на излив при давлении на входе 3 бара 280 л/мин
Температура хранения от -50°C до +50°C
Материал шланга EPDM
Материал оплётки сталь
Материал обжимной гильзы алюминий (для DN 18-32), нержавеющая сталь AISI 304 (для DN8)
Материал фитингов латунь CW617N
Материал уплотнений EPDM
Минимальный радиус изгиба 132 мм
Внутренний диаметр резинового рукава 25,5 мм
Наружный диаметр резинового рукава 32 мм
Длина 800 мм
Срок службы 10 лет
Официальная гарантия производителя 2 года
Страна производства Италия
Страна происхождения бренда Россия/Италия
