Stout группа подключения мембранного бака 3/4", 3 бара, 24 л (SVS-0006-013020)

Назначение

Группа подключения мембранного бака Stout (арт. SVS-0006-013020) служит для присоединения расширительного бака объёмом до 24 литров к системе теплоснабжения мощностью до 50 кВт, а также для удаления воздуха и защиты системы и оборудования от избыточного давления.

Функциональность

• защита от превышения давления в системе;
• отвод из системы воздуха;
• индикация давления в системе на уровне манометра;
• подключение расширительного бака к системе теплоснабжения.

Комплектация

• монтажная стальная консоль c присоединительной арматурой;
• манометр MHR 63/4 диаметром 63 мм с диапазоном показаний 0-4 бара;
• предохранительный клапан с порогом срабатывания 3 бара;
• автоматический воздухоотводчик;
• пружинные отсечные клапаны.

Условия эксплуатации

Температура теплоносителя не дожна превышать +80°С. Номинальное давление в системе - 10 бар.

Индивидуальные особенности

Условная пропускная способность группы безопасности Stout SVS-0006-013020 составляет 0,57 м3/час. Производительность воздухоотводчика 18 л/мин.

Конструкция и материалы

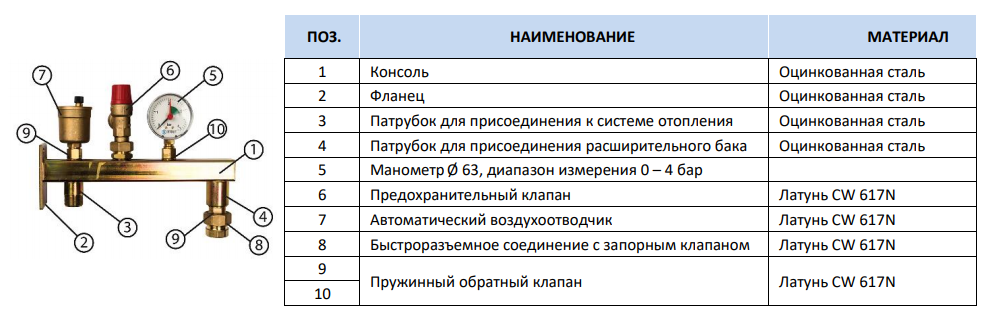

Группа подключения расширительного бака представляет собой комбинацию предохранительного клапана (6), автоматического воздухоотводчика (7) и манометра (5), смонтированных на полой стальной консоли квадратного сечения (1).

Консоль снабжена прямоугольным фланцем (2) с отверстиями для закрепления её на стене. Снизу к консоли приварены два патрубка для присоединения группы безопасности к трубопроводу системы теплоснабжения (3) и подключения расширительного бака (4). Воздухоотводчик, манометр и быстроразъёмное соединение для расширительного бака присоединены к консоли через пружинные отсечные клапаны.
