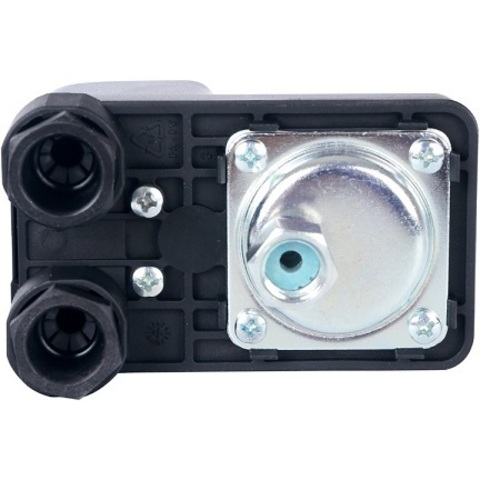

Stout PM5G реле давления 1-5 бар, 1/4" с накидной гайкой для водоснабжения (SCS-0001-000005)

Stout PM5G реле давления 1-5 бар, 1/4
Доставка по Москве в пределах МКАД: 500 ₽

Назначение

Реле давления Stout PM5G 1-5 бар, 1/4", с накидной гайкой для водоснабжения SCS-0001-000005 служит для управления работой насосов в пределах заданного давления в системах водоснабжения, поливочных установках и в системах пожаротушения.

Принцип работы

Мембрана в корпусе реле давления, находясь в контакте с рабочей средой, управляет контактами электрического реле (реле с переключающим контактом). Контакты замкнуты, если давление в трубопроводе находится между установленными нижним (давление включения) и верхним пределом давления (давление выключения). При выходе из установленного диапазона давления контакты реле размыкаются и подключенное к реле устройство выключается.

Условия эксплуатации

Реле давления Stout PM5G SCS-0001-000005 предназначено для работы с водой в качестве рабочей среды, температура которой может варьироваться от +5°C до +55°C.

Габариты

Габариты

Указания по монтажу реле давления Стаут

  • Реле давления монтируется в вертикальном или горизонтальном положении.
  • Номинальный диаметр трубопровода между реле давления и регулируемым прибором должен быть не менее DN8, если длина трубопровода между реле и регулируемым устройством не превышает одного метра; не менее DN15, если длина трубопровода превышает один метр; DN20 независимо от длины, если данная труба используется для подачи рабочей среды к другим устройствам помимо рассматриваемого реле давления.
  • Реле подключается к системе водоснабжения через штуцер 1/4"ВР. Герметичность соединения обеспечивается только при применении герметиков (герметизирующая паста, тефлоновая лента и т.д.).
  • Крепление реле давления должно выполняться с помощью ключа №19 (рекомендуемый момент затяжки: 35 Н·м).

Документы

Реле давления Stout - технический паспорт изделия
Изготовитель Stout
Серия SCS-0001
Модель PM5G
Категория товара реле давления
Назначение системы водоснабжения и пожаротушения
Присоединительный размер 1/4" с накидной гайкой
Рабочая среда вода
Температура рабочей среды от +5°C до +55°C
Заводская настройка давления от 1,4 до 2,8 бар
Напряжение 220 В
Частота сети 50 Гц
Температура окружающей среды от 0°C до +55°C
Дифференциал давления от 0,5 до 2,5 бар
Диапазон регулировки пускового давления от 1 до 5 бар
Максимальная сила тока 220В/А 10 А (16 А)
Материал корпуса пластик, армированный стекловолокном
Материал мембраны каучук NBR
Цвет чёрный
Степень пылевлагозащиты IP44
Ширина 104 мм
Глубина 60 мм
Высота 100 мм
Вес 400 г
Страна происхождения бренда Италия/Россия
