Stout предохранительный клапан 3/4"x1", 6 бар для систем водоснабжения (SVS-0003-006020)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 1 год

Назначение

Stout предохранительный клапан 3/4"x1", 6 бар для систем водоснабжения (SVS-0003-006020) предназначен для защиты водонагревателей (бойлеров) систем горячего водоснабжения мощностью до 150 кВт и ёмкостью от 200 л до 1000 л от превышения максимально допустимого рабочего давления.

Предохранительный клапан Stout SVS-0003-006020 настроен и протестирован в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки (6 бар) указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована.

Конструкция предохранительных клапанов Стоут для систем горячего водоснабжения

Конструкция

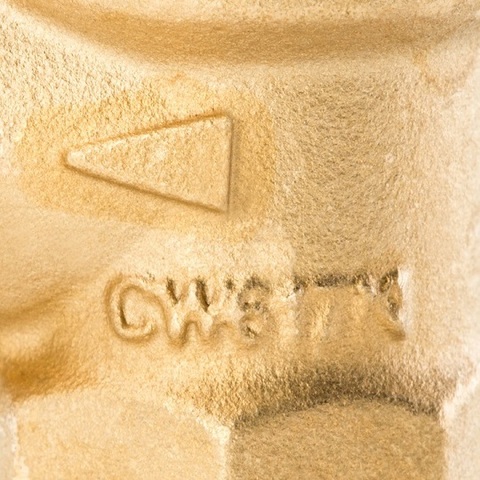

1 - корпус из латуни CW617N
2 - сбросной патрубок с резьбой 1" ВР
3 - входной патрубок с резьбой 3/4" ВР
4 - золотник из этилен-пропилена
5 - рабочая пружина из нержавеющей стали
6 - шпиндель настройки давления из латуни CW614N
7 - поворотный колпачок из пластика ABS
8 - защитная крышка из пластика ABS

Принцип работы предохранительного клапана Stout 3/4"x1", 6 бар для систем горячего водоснабжения

Предохранительный клапан Стаут SVS-0003-006015 для систем водоснабжения является нормально закрытым. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Условия эксплуатации предохранительных клапанов Стаут для систем водоснабжения

Предохранительный клапан Stout 3/4"x1", 6.0 бар (арт. SVS-0003-006020) может использоваться с водой в качестве рабочей среды; её температура не должна превышать +110°C. Предохранительный клапан Stout SVS-0003-006020 рассчитан на системы с номинальный давлением до 10 бар.

Пример установки предохранительного клапана Stout в системе водоснабжения

Пример установки

1 - котёл
2 - насос
3 - расширительный бак
4 - система ГВС
5 - водонагреватель
6 - водопровод холодной воды
7 - предохранительный клапан
8 - сбросный шланг
9 - система канализации

Рекомендации по монтажу предохранительных клапанов Stout для водоснабжения

  • Предохранительные клапаны Stout подбираются по давлению настройки, которое должно соответствовать рабочему давлению в системе ГВС.
  • Клапаны Стоут следует располагать в доступных для обслуживания местах. Клапан необходимо устанавливать на подающем трубопроводе холодной воды над водонагревателем или в непосредственной близости от него с учетом направления стрелки на корпусе клапана.
  • На трубопроводе между предохранительным клапаном и водонагревателем не должно быть запорной арматуры.
  • Предохранительный клапан Стаут предпочтительно устанавливать в вертикальном положении. При горизонтальном монтаже клапана сбросной патрубок должен смотреть вниз или в бок.
  • Клапан должен устанавливаться так, чтобы сброс воды/пара не подвергал людей опасности.
  • Нагрузка на поворотную крышку клапана недопустима.
  • Сброс воды при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки воды. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.
  • Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы.
  • Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке воды. Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке.
  • При монтаже и эксплуатации предохранительных клапанов, применение рычажных газовых ключей категорически запрещено.
  • После осуществления монтажа необходимо провести манометрические испытания на герметичность соединений.

Документы

Предохранительные клапаны Stout SVS-0003 для водоснабжения - Технический паспорт изделия
Изготовитель Stout
Серия SVS-0003
Категория товара предохранительный клапан
Назначение системы горячего водоснабжения
Исполнение угловой
Способ соединения с трубопроводом трубная резьба
Вид резьбы внутренняя/внутренняя
Номинальный диаметр DN 20 мм
Рабочая среда вода
Температура рабочей среды до +110°C
Рабочее давление 10 бар
Давление срабатывания предохранительного клапана 6.0 бар
Размер резьбы входного патрубка 3/4"
Размер резьбы сбросного патрубка 1"
Температура транспортировки и хранения от -30°С до +50°С
Мощность бойлера до 150 кВт
Условная пропускная способность kvs 0,66 м3/час
Ёмкость накопительного бойлера от 200 до 1000 л
Площадь проходного сечения 1,54 см2
Материал корпуса латунь CW617N
Материал золотника этилен-пропилен
Материал колпачка пластик ABS
Цвет золотистый
Цвет колпачка синий
Срок службы 10 лет
Официальная гарантия производителя 1 год
Страна производства Германия
Страна происхождения бренда Италия/Россия
