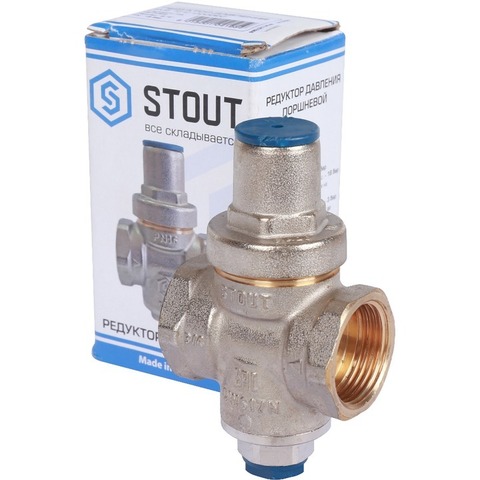

Stout редуктор давления 3/4" ВР/ВР PN15 с выходом под манометр поршневой (SVS-1010-000020)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Сопутствующие товары

Stout редуктор давления 3/4" ВР/ВР PN15 с выходом под манометр поршневой (SVS-1010-000020) служит для снижения и стабилизации входного давления для получения желаемого давления на выходе.
Когда выходное давление из распределительной сети водоснабжения бывает слишком высоким и переменным, редуктор давления приводит его к стабильному, в соответствии с его калибровкой. Возможные перепады входного давления не оказывают значительного влияния на величину регулирования выходного давления.

Принцип работы

Работа поршневого редуктора давления Stout базируется на подпружиненном поршне, который регулирует подачу воды посредством перекрывания проходного канала. Регулировка редуктора с поршневым механизмом происходит вентилем, который определяет степень сжатия пружины.

Условия эксплуатации

Компенсационнный редуктор давления Stout SVS-1010-000020 может использоваться для воды, воздуха и других неагрессивных жидкостей. Температура рабочей среды не должна превышать +130°C.

Редуктор рассчитан на максимальное входное давление 16 бар. Выходное давление может быть выставлено в пределах от 1 до 5,5 бар. Предустановленное выходное давления составляет 3 бара.

Область применения

Компенсационнный редуктор давления Stout SVS-1010-000020 может использоваться в гидравлических, отопительных, пневматических системах и системах кондиционирования.

Редуктор давления воды Stout рекомендуется устанавливать после счётчика, на входе в водопроводную сеть, горячего или холодного водоснабжения, перед ёмкостями или котлами.

Конструкция и материалы

Редуктор давления Стаут SVS-1009-000020 представляет собой устройство поршневого действия, имеющее 2 выхода с внутренней резьбой размером 3/4". С нижней стороны редуктора расположен выход под радиальный манометр размером 1/4", снабжённый заглушкой.

Конструкция

1 - Корпус (латунь CW617N)
2 - Верхняя крышка корпуса (латунь CW617N)
3 - Регулировочный винт (латунь CW614N)
4 - Пружина калибровочная (сталь SM)
5 - Пробка пружинной камеры (полиэтилен)
6 - Шток поршня (Латунь CW614N)
7 - Тарелка поршня (полиамид PA66 GF50)
8 - Уплотнительные кольца поршня (EPDM perox)
9 - Уплотнение седла (EPDM perox)
10 - Сальник нижней крышки (EPDM perox)
11 - Нижняя крышка корпуса (латунь CW614N)

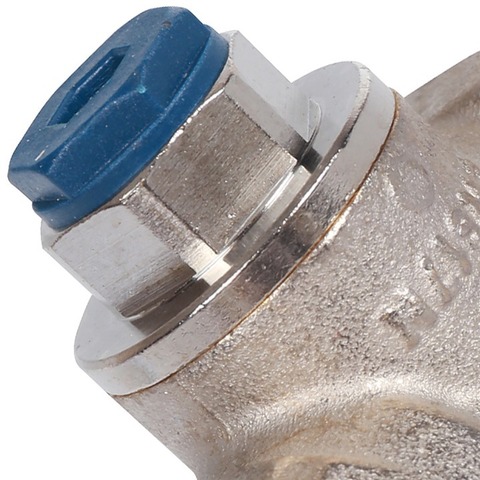

12 - Пробка отверстия для манометра (Nilamid+ 10% стекло)

Габариты редуктора Stout 3/4" SVS-1010-000020

Габариты

D - 28 мм
D1 - 34 мм
L - 50 мм
H - 89 мм
H1 - 36,5 мм
H2 - 52,5 мм

Порядок монтажа редукторов Stout SVS-1010

Порядок монтажа
  1. Для обеспечения безопасного и устойчивого функционирования, рекомендуем установить фильтр (1) на входе, для удаления механических примесей транспортируемой среды, которые оседая на уплотнениях, могут привести к некорректной работе редуктора давления.
  2. Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в трубопроводе воздух.
  3. Перед и после устройства установите отсечные вентили, чтобы упростить проведение работ по техническому обслуживанию редуктора давления.
  4. Установите редуктор с учетом стрелки на корпусе «С», которая указывает направление движения рабочей среды.
  5. Для того, чтобы установить манометр, требуется снять крышку «D», манометр показывает давление на выходе редуктора.
  6. Закройте отсечной вентиль после редуктора.
  7. Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо снять крышку «А» и при помощи регулировочного винта «В» установить требуемое давление. Вращение регулировочного винта «В» по часовой стрелке повышает устанавливаемое значение, против часовой уменьшает устанавливаемое значение давления.
  8. Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна 3 барам.

Рекомендации по монтажу

  • Место монтажа должно быть хорошо доступным и защищённым от заморозков.
  • Устанавливайте редуктор давления в начале гидравлической сети, непосредственно сразу после водосчётчика.
  • Рекомендуется установить перед и после редуктора давления 2 запорных вентиля для облегчения операций по техобслуживанию.
  • Для предохранения редуктора давления от избыточного давления в результате возврата установите обратный клапан сразу же после редуктора.
  • В случае присутствия на выходе из редуктора котла установите расширительный бак
  • Редуктор давления не является устройством безопасности. Рекомендуется установить после редуктора надлежащие предохранительные клапаны.
  • В целях избежанания явления кавитации, сопровождающегося чрезмерным шумом, давление регулировки после редуктора должно быть меньше максимального давления перед редуктором до 2,5 раза.
  • Давление на выходе из редуктора никогда не должно превышать максимально допустимое рабочее давление тех компонентов системы, которые находятся после редуктора, во избежание их повреждений и плохой работы.

Документы

Редукторы давления Stout SVS-1010 - технический паспорт изделия
Изготовитель Stout
Серия SVS-1010
Категория товара редуктор давления
Способ соединения с трубопроводом трубная резьба
Вид резьбы внутренняя
Присоединительный размер 3/4"
Температура рабочей среды до +130°C
Давление на входе 16 бар
Давление на выходе от 1 до 5,5 бар
Заводская настройка давления 3 бара
Способ крепления манометра радиальный
Размер подключения манометра 1/4"
Принцип действия поршневой
Условный диаметр DN 20 мм
Перепад давления от 1 бара
Материал крышки корпуса латунь CW617N
Материал корпуса латунь CW617N
Материал уплотнений EPDM perox
Наличие манометра нет
Вес 330 г
Официальная гарантия производителя 2 года
Страна производства Италия
Страна происхождения бренда Италия/Россия
