Stout термоманометр радиальный 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-800615)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 2 года

Назначение

Радиальный термоманометрStout 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-800615) применяется для одновременного мониторинга давления и температуры рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Принцип действия термоманометров Stout SIM-0006

Чувствительный элемент термометра представляет собой пластину, выполненную из двух спрессованных друг с другом различных металлов, имеющих разные коэффициенты линейного расширения. Пружина одним концом прикреплена к штоку, другой конец пружины жестко соединен со стрелкой термометра. При изменении температуры пружина раскручивается, поворачивая за собой стрелку.

Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Устройство термоманометров Stout SIM-0006

Конструкция

1 - Корпус из пластика ABS
2 - Защитное стекло из акрила
3 - Циферблат из алюминия
4 - Стрелка из пластика
5 - Термочувствительный элемент (биметаллическая спираль)
6 - Датчик давления (трубчатая пружина Бурдона)
7 - Присоединительный патрубок из латуни

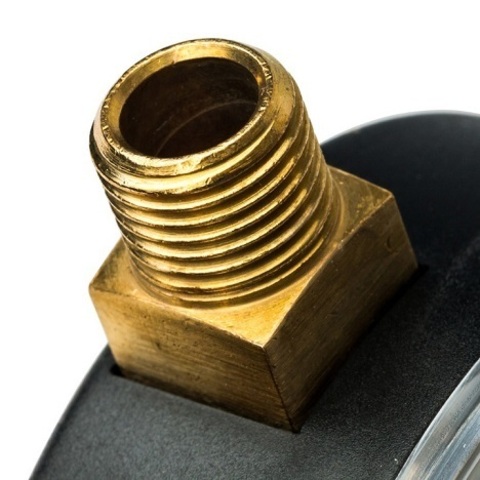

8 - Присоединительный штуцер из латуни

Рекомендации по монтажу термоманометров Стаут

  • Монтаж термоманометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
  • Монтаж термоманометров в трубопроводной системе должен выполняться квалифицированными специалистами.
  • Термоманометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
  • Термоманометры следует располагать в местах, доступных для визуализации и обслуживания.
  • Термоманометр вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
  • Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  • Закручивать термоманометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
  • При монтаже и эксплуатации термоманометров Stout, применение рычажных газовых ключей категорически запрещено.
  • После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документы

Термоманометры Stout SIM-0005/0006 - Технический паспорт изделия

Контрольно-измерительные приборы Stout - Листовка
Изготовитель Stout
Серия SIM-0006
Категория товара термоманометр
Способ соединения с трубопроводом трубная резьба
Присоединительный размер G 1/2"
Рабочая среда вода, растворы гликолей
Температура рабочей среды от 0°C до +120°C
Температура окружающей среды от -20°C до +60°C
Температура транспортировки и хранения от -20°C до +60°C
Способ крепления манометра радиальный
Диапазон показаний манометра от 0 до 6 бар
Класс точности манометра 2.5
Класс точности термометра 2.0
Материал циферблата алюминий с чёрной шкалой
Материал стекла акрил с красным указателем
Материал корпуса пластик ABS
Степень пылевлагозащиты IP31
Диаметр 80 мм
Вес 165 г
Срок службы 10 лет
Официальная гарантия производителя 2 года
Страна производства Германия
Страна происхождения бренда Россия
