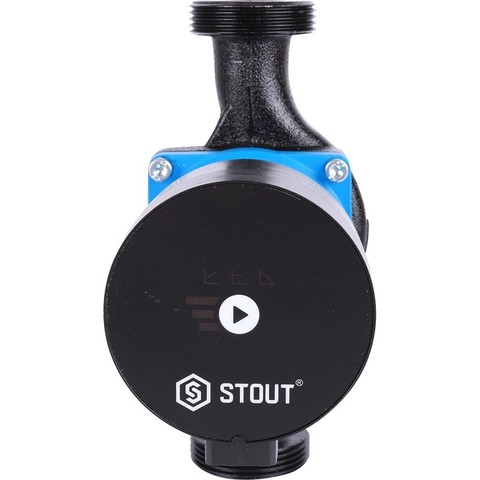

Stout циркуляционный насос mini 25/60-180 (SPC-0002-2560180)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 5 лет

Сопутствующие товары

Назначение

Циркуляционный насос Stout mini 25/60-180 (SPC-0002-2560180) – это энергоэффективный насос с электронным управлением для применения в системах отопления, системах нагрева ГВС, вентиляции, охлаждения и кондиционирования воздуха.

Циркуляционные насосы Stout mini (SPC-0002) и Stout mini pro (SPC-0003) работают с переменной частотой вращения, регулируемой с помощью электронного устройства. В насосах постоянно измеряются давление и расход, скорость насоса автоматически регулируется в соответствии с выбранным режимом работы насоса. Встроенный датчик «сухого хода» позволяет предотвратить работу насосов на «сухом ходу».

Насосы имеют исполнение «с мокрым ротором». Это значит, что детали насоса охлаждаются перекачиваемой жидкостью. В качестве рабочей среды необходимо использовать очищенную воду, не содержащую нерастворимые механические примеси либо незамерзающей жидкости на основе пропилен- или этиленгликоля не агрессивные к материалам насоса и соответствующие параметрам системы центрального отопления.

Отличительные особенности

Насосы Stout mini имеют по 3 предварительно сконфигурированные кривые режимов пропорционального давления, постоянного давления и фиксированной скорости. Отображаемый символ показывает выбранный режим и кривую.

Как устроен насос Stout mini

Конструкция насосов Stout mini

1 - Корпус (серый чугун)
2 - Теплоизоляция
3 - Рабочее колесо (пластик Noryl/Fe 1630PW)
4 - Подшипники (углепластик)
5 - Корпус ротора (нерж. сталь AISI 316)
6 - Вал (нерж. сталь AISI 420)
7 - Электродвигатель
8 - Плата управления
9 - Панель управления
10 - Электрическая вилка

Расходно-напорные характеристики насоса Stout mini 25/60-180

Напорно-расходные характеристики насоса Stout mini 25/60-180

Требования к рабочей среде

В качестве рабочей среды для насоса Стаут SPC-0002-2560180 необходимо использовать очищенную воду, не содержащую нерастворимые механические примеси, либо незамерзающей жидкости на основе пропилен- или этиленгликоля, не агрессивные к материалам насоса и соответствующие параметрам систем центрального отопления. Перемещаемая среда не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел, твёрдых или волокнистых частиц.
Насосы рассчитаны на использование в системах с температурой рабочей среды от -10°C до +110°C.

Подключение насоса к системе

Размер присоединительной резьбы насоса Stout с DN 25 мм составляет 1 1/2 дюйма. Для подключения к системе рекомендуем дополнительно приобрести комплект гаек Stout SPC-0010-000025 с размером G 1 1/2"x Rp 1".

Размеры циркуляционного насоса Стаут Мини 25/60-180

Размеры насоса

DN - 25 мм
L - 180 мм
L1 - 90 мм
L2 - 83 мм
L3 - 41 мм
H - 111 мм
h - 41 мм
h1 - 34 мм
I - 106 мм
I1 - 41 мм
I2 - 45 мм
I3 - 53 мм
G - 1 1/2"(НР)

Рекомендации по монтажу и эксплуатации циркуляционного насоса Стоут Мини SPC-0002

  • Перед установкой насоса система отопления должна быть промыта.
  • Монтаж производится непосредственно на трубопроводе, предпочтительно на вертикальном трубопроводе, чтобы исключить накопление отложений в насосе.
  • Запрещается подключать к насосу клемму инвертора при приваривании трубопроводов, так как это может привести к его повреждению.
  • Направление стрелки на корпусе насоса должно совпадать с предполагаемым направлением движения перемещаемой среды.
  • Перемещаемая среда не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел, твердых или волокнистых частиц.
  • Насос нельзя использовать для перекачивания горючих и взрывоопасных сред. Кроме того, его нельзя использовать во взрывоопасной атмосфере.
  • Ротор постоянных магнитов внутри насоса имеет тенденцию к накоплению на его поверхности магнитных частиц, что может привести к истиранию подшипников и ротора или может привести к блокировке ротора. Несмотря на это, насос построен таким образом, что влияние магнитных частиц минимально, неисправности подшипников, корпусов ротора и заблокированных роторов не являются причиной для претензий. Чтобы повысить сопротивление насоса магнетиту, рекомендуется использовать магнетитовый фильтр.
  • Для того чтобы при работе насос издавал минимум вибраций и шума, при подключении к трубопроводам его ось 1-1 должна находиться в горизонтальном положении
  • Трубы не должны иметь изгибов на расстоянии по меньшей мере 5 D (D = номинальный диаметр труб) от первого изгиба.
  • При использовании в климатических системах теплоизоляцию из насоса удаляют.
  • Насос не оснащен вентиляционным винтом. Он вентилируется вместе с системой. Воздух в насосе может вызвать шум, который исчезает после короткого рабочего периода.
  • На корпусе электродвигателя имеются отверстия для отвода конденсата. Для этих отверстий не должна применяться теплоизоляция, так как это может привести к нарушению процесса охлаждения двигателя или отвода конденсата.
  • Монтаж циркуляционных насосов Stout в трубопроводной системе должен выполняться квалифицированными специалистами.
  • Циркуляционные насосы Stout должны эксплуатироваться при давлении и температуре, изложенных в техническом паспорте.

Документы

Технический паспорт на циркуляционные насосы Stout mini и Stout mini pro

Сертификат соответствия до 2024 г.

Декларация о соответствии до 2022 г.
Изготовитель Stout
Серия SPC-0002
Категория товара циркуляционный насос
Вид насоса поверхностный
Установка насоса горизонтальная
Присоединительный размер 1 1/2"
Номинальный диаметр DN 25 мм
Рабочая среда очищенная вода или антифриз
Температура рабочей среды от -10°C до +110°C
Рабочее давление до 10 бар
Мощность 35 Вт
Частота вращения 4300 об/мин
Монтажная длина насоса 180 мм
Режим работы 3 скорости
Производительность 4 м3/час
Номинальный напор 6,1 м
Напряжение 230 В
Частота сети 50-60 Гц
Относительная влажность окружающей среды 95%
Номинальный ток 0,05 - 0,3 А
Материал подшипников углепластик (карбон)
Материал рабочего колеса пластик Noryl (Fe 1630PW)
Материал корпуса насоса серый чугун с катафорезным покрытием
Материал вала нержавеющая сталь AISI 420
Материал уплотнений EPDM
Степень пылевлагозащиты IP44
Класс изоляции F
Вес 1,73 кг
Срок службы 10 лет
Официальная гарантия производителя 5 лет
Страна производства Словения
Страна происхождения бренда Россия
