Valtec Base 3/4" ВР/НР шаровой кран угловой с полусгоном белая ручка-бабочка (VT.228.NW.05)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 10 лет

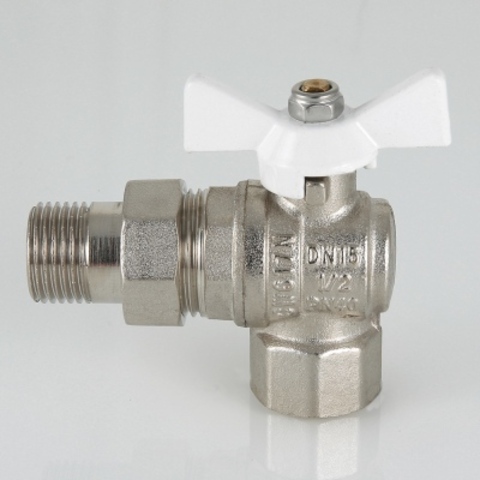

Шаровой кран Valtec Base 3/4" с внутренней/наружной резьбой и полусгоном (арт. VT.228.NW.05) представляет собой угловой полнопроходной ремонтопригодный шаровой кран с увеличенным ресурсом. Соединён накидной гайкой с резьбовым полусгоном. Корпуса деталей выполнены из никелированной латуни. Кран оснащён ручкой типа «бабочка» с утолщённой стенкой из алюминиевого сплава и эпоксидной покраской белого цвета. Резьба присоединений – внутренняя/наружная. Вес изделия составляет 385 г.

Назначение

Шаровой кран Валтек VT.228.NW.05 может применяться в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шарового крана в качестве регулирующей арматуры не допускается.

Условия эксплуатации

Допустимая температура рабочей среды от -20°C до +120°C. Кран Valtec VT.228.NW.05 способен выдержать давление до 40 бар при температуре +25°С и до 30 бар при температуре +75°С.

Преимущества шаровых кранов Valtec Base

  1. Кран выполнен из качественной латуни марки CW617N без повышенного содержания вредных примесей.
  2. Кран является ремонтопригодным. При возникновении течи можно подкрутить гайку и тем самым уплонить тефлоновую прокладку. Т.к. её толщина составляет 4,5 мм, она при этом не расплющивается, а герметизирует кран.
  3. Толщина стенки муфтового соединения составляет 3 мм, что обеспечивает максимальную прочность при монтаже.
  4. Компания Valtec выпускает запорную арматуру, адаптированную к российским условиям, уже 16 лет.
  5. Все изделия регулярно тестируются собственной лаборатории испытаний элементов трубопроводов, позволяющей постоянно контролировать качество продукции. Компания контролирует все этапы производства от момента закупки сырья до выхода готовых изделий.
  6. На продукцию VALTEC имеется полный набор документации: паспорта, сертификаты соответствия, санитарно-эпидемиологические заключения, разрешения. Надёжность и качество VALTEC подтверждены опытом многолетней эксплуатацией изделий, позволившим установить на них беспрецедентный гарантийный срок 10 лет.

Конструкция шарового крана Valtec Base VT.228.N

Как устроен шаровой кран Vt.228






1, 2 - Корпус
3 - Затвор шаровой
4 - Кольца седельные
5 - Уплотнитель сальниковый
6 - Гайка сальниковая
7 - Гайка крепления рукоятки
8 - Кольцо контрящее
9 - Рукоятка-бабочка
10 - Шток
11 - Кольцо уплотнения полусгона
12 - Гайка накидная полусгона
13 - Патрубок полусгона

Указания по монтажу

  • наличие полусгона позволяет монтировать и демонтировать кран без демонтажа трубопровода;
  • при монтаже крана первым к трубопроводу рекомендуется присоединять патрубок полусгона, монтаж которого должен производиться специальным сгонным ключом;
  • краны могут устанавливаться в любом монтажном положении;
  • арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
  • несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.

Указания по эксплуатации

Кран рассчитан для применения при температуре окружающей среды от -20°C до +60°C. Средний полный срок службы крана составляет 30 лет.

Не допускается эксплуатировать краны с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока. Запрещается допускать замерзание рабочей среды внутри крана. При осушении системы в зимний период кран должен быть оставлен полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.

Документы

Шаровые краны Valtec Base VT.228.NW - Технический паспорт изделия

Декларация о соответствии техническому регламенту Таможенного союза
Изготовитель VALTEC
Серия Base
Модель VT.228.NW
Категория товара шаровой кран
Исполнение угловой
Вид резьбы внутренняя/наружная
Управление ручной
Класс шарового крана по эффективному диаметру полнопроходной
Температура рабочей среды от -20°C до +120°C
Рабочее давление при +75°С 30 бар
Рабочее давление при +25°С 40 бар
Угол поворота 90°
Температура окружающей среды от -20°C до +60°C
Относительная влажность окружающей среды до 60%
Материал корпуса никелированная латунь CW617N
Материал шара хромированная латунь CW614N
Материал гайки нержавеющая сталь AISI 304
Материал штока латунь CW614N
Материал седельного кольца тефлон с термоприсадками (PTFE+C+EM)
Материал ручки силумин с эпоксидной окраской (АК12)
Материал контрящего кольца полиэтилен (ПВД / LDPE)
Ремонтопригодность да
Класс герметичности A
Количество витков резьбы 5
Тип ручки белая ручка-«бабочка»
Изгибающий момент не более 133 Н·м
Толщина стенки 3 мм
Вес 385 г
Срок службы 30 лет
Средняя наработка на отказ 25000 циклов
Средний полный ресурс 55000 циклов
Официальная гарантия производителя 10 лет
Страна производства Китай
Страна происхождения бренда Россия
