Valtec фильтр сетчатый 1/2" ВР-ВР универсальный (VT.386.N.04)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 10 лет

Назначение

Универсальный фильтр механической очистки Valtec 1/2" VT.386.N.04 благодаря колбе, повернутой навстречу потоку, пригоден для установки на вертикальных участках трубопровода при движении потока снизу–вверх. Направление движения жидкости или газа – любое. Корпус и пробка фильтра выполнены из латуни марки CW617N с покрытием из никеля. Между ними имеется прокладка из EPDM. Пробка оснащена отверстием для пломбировки. Размер задерживаемых частиц – от 300 мкм. Резьба присоединения – внутренняя, 1/2".

Для прочистки фильтра необходимо перекрыть входное запорное устройство системы, опорожнить участок трубопровода с фильтром, после чего отвернуть пробку фильтра и прочистить сетку и колбу.

Вес фильтра составляет 301 г.

Пример использования

Условия эксплуатации

Универсальный сетчатый фильтр Валтек VT.386.N.04 можно использовать в системах с температурой рабочей среды от +1°Cдо +110°C. Максимальное рабочее давление составляет 16 бар.

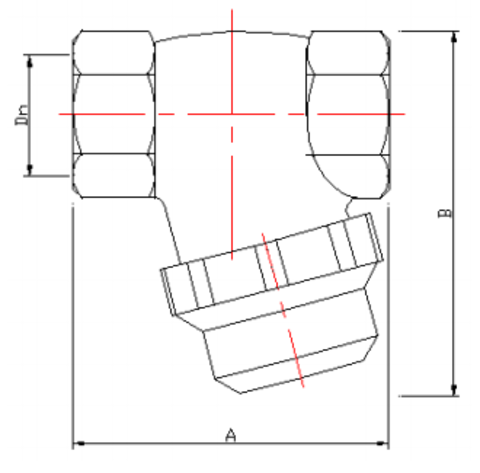

Конструкция фильтра

Конструкция сетчатого фильтра Валтек VT.386.N.04

Фильтр состоит из корпуса (1), пробки (2), фильтроэлемента (3) и уплотнительного кольца (4).
Корпус (1) и пробка (2) фильтров выполнены из горячепрессованной латуни марки CW617N с гальванопокрытием из никеля.
Между пробкой и корпусом располагается уплотнительная прокладка из EPDM (4).
В корпус помещен фильтроэлемент (3) из нержавеющей стали AISI 316, стойкой к хлору.

Ось колбы фильтра составляет с осью входящего трубопровода угол в 75°. Такая конструкция, при незначительной потере в пропускной способности, позволяет устанавливать фильтр на вертикальных участках трубопроводов при потоке. рабочей среды, направленном снизу-вверх. Кроме того, разворот потока дает возможность турбулизовать его, создавая вихрь, направленный по спирали вдоль стенок фильтроэлемента. При этом сетка фильтроэлемента участвует в очистке полностью. У обычного косого фильтра, в очистке участвует только зона сетки, являющаяся проекцией выпускного канала. Поэтому обычные косые фильтры резко теряют свою производительность уже при загрязнении 25% площади фильтроэлемента.

Пробка фильтра (2) имеет отверстие (ушко для пломбировки). Направление потока указано стрелкой на корпусе фильтра.

Указания по монтажу

  • Фильтр может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода, при этом пробка фильтра должна быть направлена вниз.
  • Для уплотнения резьбовых соединений рекомендуется использовать ленту ФУМ, ПМА уплотнительную нить или анаэробный герметик.
  • Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
  • Монтаж фильтра рекомендуется производить рожковым ключом соответствующего размера.
  • При монтаже фильтра не допускается превышать предельные крутящие моменты.

Документы

Фильтры механической очистки Вальтек VT.386.N универсальные - Технический паспорт изделия

Декларация о соответствии техническому регламенту Таможенного союза до 02.08.2026

Отказное письмо в области пожарной безопасности
Изготовитель VALTEC
Серия VT.386.N
Категория товара фильтр
Назначение водоснабжение, отопление, кондиционирование, сжатый воздух
Вид фильтра (по очищающему элементу) сетчатый
Способ соединения с трубопроводом трубная резьба
Вид резьбы внутренняя/внутренняя
Способ очистки механическая очистка
Присоединительный размер 1/2"
Температура рабочей среды от +1°C до +110°C
Рабочее давление 16 бар
Испытательное давление 24 бар
Номинальный расход 1,35 м3/час
Условная пропускная способность kvs 2,42 м3/час
Транспарентность фильтроэлемента 28%
Материал корпуса никелированная латунь CW617N
Материал пробки никелированная латунь CW617N
Материал уплотнений EPDM
Материал фильтроэлемента нержавеющая сталь AISI 316
Предельный крутящий момент (резьба) 35 Н·м
Толщина проволоки 0,3 мм
Размер ячейки сетки 300 мкм
Расстояние между центрами ячеек 0,36 мм
Вес 301 г
Срок службы 30 лет
Официальная гарантия производителя 10 лет
Страна производства Китай
Страна происхождения бренда Россия
