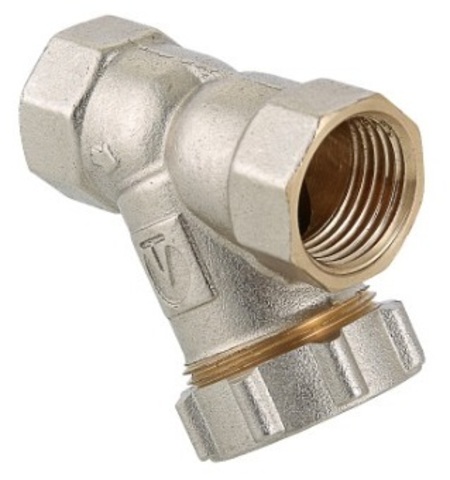

Valtec фильтр сетчатый 3/4" ВР-ВР косой с заглушкой (VT.193.N.05)

Назначение

Фильтр косого типа с заглушкой Valtec 3/4" VT.193.N.05 предназначен для очистки потока от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов. Фильтр грубой очистки Валтек может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении, колбой вниз.

В данном фильтре вместо удерживающей сетку пробки применяется заглушка. Резьба, соединяющая заглушку с колбой фильтра, не подвержена влиянию транспортируемой среды, т.к. отделена от неё прокладкой. Это исключает вероятность «прикипания» заглушки, облегчает периодическую очистку фильтра, снижает риск его повреждения при обслуживании. Для того, чтобы при установке заглушки не повреждались края сетки, фильтр снабжен плавающим нейлоновым фиксатором.
Корпус и заглушка изготовлены горячим прессованием из латуни марки CW617N (европейский стандарт EN 12165) и никелированы. Материал уплотнительной прокладки – тефлон. Заглушка оснащена отверстием для пломбировки. Размер ячеек сетки фильтрующего элемента – 500 мкм. Условный диаметр – 3/4". Резьба присоединения – внутренняя/внутренняя.

Для прочистки фильтра необходимо перекрыть входное запорное устройство системы и опорожнить участок трубопровода с фильтром.

Вес фильтра составляет 260 г.

Условия эксплуатации

Косой сетчатый фильтр Валтек VT.193.N.05 с заглушкой можно использовать в системах с температурой рабочей среды от +5°Cдо +150°C. Максимальное рабочее давление составляет 20 бар.

Конструкция фильтра

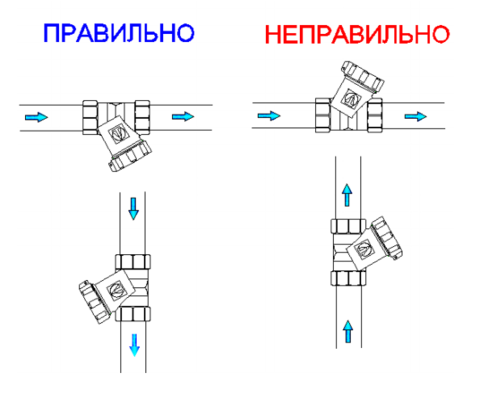

Указания по монтажу грязевиков Валтек

• Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении, при этом пробка фильтра должна быть направлена вниз.
• При направлении потока снизу-вверх, необходимо выполнить горизонтальный участок для правильной установки фильтра, иначе установка фильтра приведет к засорению нижнего отвода (угольника или тройника) трубопровода. Если горизонтальный участок выполнить не представляется возможным, следует использовать инвертор VT.116, разворачивающий поток внутри фильтровальной камеры.
• Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал).
• При монтаже фильтров не допускается превышать максимально допустимые крутящие моменты.
