Valtec клапан обратный 3/4" с латунным золотником (VT.151.N.05)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 10 лет

Назначение обратного клапана VT.151.N.05

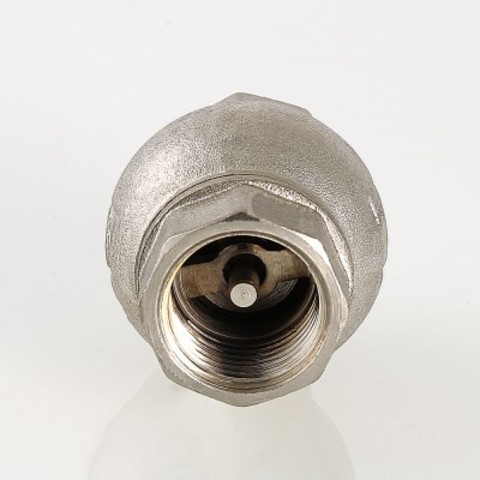

Пружинный обратный клапан Valtec 3/4" с латунным золотником (арт. VT.151.N.05) предназначен для пропуска транспортируемой среды только в одном направлении, указанном стрелкой на корпусе клапана.

Клапан может устанавливаться в любом монтажном положении; гидравлические характеристики при этом не меняются. Корпус, шток и золотниковая тарелка выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Сферическая форма золотниковой камеры обеспечивает большую, чем у цилиндрических клапанов, пропускную способность.

Присоединительная резьба – внутренняя/внутренняя размером 3/4".

Условия эксплуатации

Благодаря тому, что детали клапана Valtec VT.151 производятся из латуни, его допускается применять в системах с рабочей температурой до +130°C. Минимальное рабочее давление – 0,05 бара, максимальное - 40 бар. Минимальный перепад давления открытия клапана – 0,025 бар, закрытия – 0 бар (закрывается от пружины).

Область применения

Обратный клапан Валтек VT.151.N.05 может использоваться в системах холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана.

Вес обратного клапана Валтек VT.151.N.05 составляет 200 г.

Конструкция и принцип работы обратного клапана Валтек VT.151

Конструкция обратного клапана Valtec с латунным золотником

Обратный клапан состоит из составного никелированного корпуса (1) и (2) из латуни марки CW617N, в котором расположен подвижный золотник, состоящий из латунного штока (3), латунных золотниковых тарелок (5), между которыми помещена золотниковая прокладка из EPDM (6). Возврат золотника в седло обеспечивается пружиной (4) из нержавеющей стали AISI 304. Латунные детали золотника имеют гальванопокрытие из никеля.

Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружинавозвращает тарелки золотника в седло, препятствуя обратному движению потока.

Указания по монтажу и эксплуатации обратных клапанов Вальтек Vt.151

  • Обратный клапан может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе по ГОСТ 6357-81.
  • Наличие в потоке механических частиц может ограничить запирающую способность клапана. Поэтому до клапана рекомендуется устанавливать фильтр механической очистки.
  • Направление потока должно совпадать с направлением стрелки на корпусе клапана.
  • При монтаже клапана не допускается превышать предельные крутящие моменты для данного размера резьбы.
  • Не допускается замерзание рабочей среды внутри клапана.

Документы

Обратные клапаны Valtec VT.151 - Технический паспорт изделия

Декларация о соответствии до 2023 г.

Отказное письмо в обязательной сертификации по ТР ТС 032/2013

Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции
Изготовитель VALTEC
Серия VT.151.N
Категория товара обратный клапан
Назначение системы водоснабжения, водяного отопления, технологические трубопроводы
Способ соединения с трубопроводом резьба
Вид резьбы внутренняя/внутренняя
Присоединительный размер 3/4"
Температура рабочей среды от -20°C до +130°C
Рабочее давление от 0,05 бара до 40 бар
Условный диаметр DN 20 мм
Минимальный перепад давлений открытия клапана 0,025 бар
Материал золотниковой тарелки латунь CW617N
Материал корпуса никелированная латунь CW617N
Материал штока латунь CW617N
Материал уплотнений EPDM
Материал пружины нержавеющая сталь AISI 304
Предельный крутящий момент (резьба) до 45 Н·м
Вес 200 г
Срок службы 30 лет
Официальная гарантия производителя 10 лет
Страна производства Италия или Китай
Страна происхождения бренда Италия/Россия
