Valtec ШРВ-3 шкаф коллекторный на 8-10 выходов встраиваемый 670x744x125 мм (VTc.540.0.03)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 7 лет

Сопутствующие товары

Встраиваемый коллекторный шкаф Valtec ШРВ-3 на 8-10 выходов (VTc.540.0.03) предназначен для размещения в нём коллекторов и коллекторных блоков с 8-10 выходами систем внутреннего водопровода и отопления, а также смесительных узлов для водяных тёплых полов Valtec VT.Combi и Valtec VT.Dual. Монтаж шкафа осуществляется в стенной нише.

Габаритные размеры

Шкаф имеет габариты (ВхШхГ) 670 х 744 х 125 мм и весит 10,42 кг.
В шкаф поместится коллекторный блок Valtec VT.594 или Валтек VT.596 с 6-8 выходами в комбинации с шаровым краном VT.227. Также в шкафу можно разместить комплект из смесительного узла Valtec Combimix, шарового крана VT.227 и коллекторного блока с 3-5 выходами.

Габариты шкафа Валтек ШРВ-3

Наружные размеры А х B x C -
670÷760 x 746 x 125÷175 мм

Внутренние размеры D x E x F -
567÷757 x 698 x 117÷167 мм

Размеры без рамки G x H x J -
650÷740 x 700 x 118÷168 мм

Размеры ниши K x Lx глуб. -
652÷742 x 704 x 120÷170 мм

Особенности встраиваемых коллекторных шкафов Valtec ШРВ

  • Лицевая панель шкафа монтируется вровень со стеной (заподлицо).
  • В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
  • Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
  • Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
  • Шкаф регулируется по высоте от 67 до 76 см за счёт выдвижных ножек.
  • Шкаф регулируется по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
  • Надёжное крепления к полу осущестсвляется с помощью отверстий в выдвижных ножках.

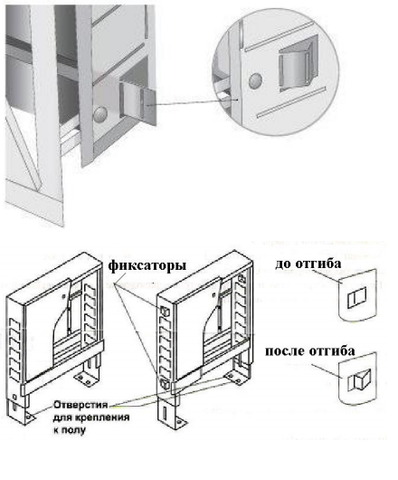

  • Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
  • Шкаф оснащён откидной дверцей с внутренним замком «под монетку» для защиты от несанкционированного доступа.
  • Поставляется в упаковке из гофрокартона.

Комплектация

  1. Шкаф коллекторный Valtec VTc.540.0.03 в сборе;
  2. Упаковка из гофрокартона;
  3. Паспорт изделия с гарантийным талоном.

Конструкция встраимаемого распределительного шкафа Valtec VTc.540

Конструкция шкафа

Детали шкафа выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью RAL9016 по фосфатной подготовке.
В боковых стенках корпуса (1) выполнена перфорация «а», сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов.
Выдвижная рамка (2) встраиваемых шкафов позволяет регулировать глубину от 125мм до 195 мм.
Выдвижные ножки (5) дают возможность регулировать высоту шкафа от 670 мм до 760 мм. Ножки (5) имеют отверстия для крепления шкафа к полу.
Встраиваемые шкафы могут фиксироваться в нише с помощью отгибных фиксаторов «b».
Откидная дверца (3) имеет замок, закрывающий шкаф от несанкционированного доступа.
Внутри шкафа установлены передвижные монтажные рейки (6), к которым крепится оборудование шкафа.

Указания по монтажу и эксплуатации шкафов Валтек

  • Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
  • Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
  • Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
  • Дополнительную фиксацию встраиваемых шкафов можно производить с помощью отгибных фиксаторов в боковых стенках шкафа.
  • Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
  • Регулировка глубины встраиваемого шкафа производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.
  • Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
  • В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.
  • Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
  • Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий.
  • При монтаже и в ходе эксплуатации конструкции шкафа следует предохранять от нагрева на температуру свыше 120°С.

Документы

Шкафы коллекторные "Валтек" VTc.540 и VTc.541 - технический паспорт изделия
Изготовитель VALTEC
Серия VTc.540
Категория товара коллекторный шкаф
Назначение системы отопления и водоснабжения
Монтаж для монтажа в стенную нишу
Количество контуров 08.окт
Номинальный объём 68 л
Материал корпуса оцинкованная сталь
Цвет белый (RAL 9016)
Наличие внутреннего замка да
Высота (с ножками) 760 мм
Высота выдвижных ножек 90 мм
Ширина 744 мм
Глубина от 125 до 195 мм
Высота 670 мм
Вес 10,42 кг
Официальная гарантия производителя 7 лет
Страна производства Россия
Страна происхождения бренда Италия / Россия
