Коллекторный блок Valtec 1"x3/4" на 7 выходов с регулирующими клапанами и расходомерами VTc.584.EMNX.0607 из нержавеющей стали предназначен для распределения потока транспортируемой среды по потребителям в системах низкотемпературного водяного отопления. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «тёплого пола», отдельные части или ветви системы.

Условия эксплуатации

В качестве теплоносителя допускается применять воду и водные растворы гликолей с температурой до +70°С. Давление в системе не должно превышать 6 атмосфер.

Конструкция

Коллекторная группа Valtec VTc.584 объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI304, ручные настроечные клапаны c расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепёжные кронштейны из оцинкованной стали. Присоединение труб к коллекторам производится с помощью фитингов стандарта «евроконус» 3/4" (НР).

Конструкция коллектора

1 - кронштейн из оцинкованной стали (2 шт.)
2 - настроечный клапан с расходомером
3 - регулирующий клапан с колпачком под сервопривод М30х1.5
4 - подающий коллектор из нержавеющей стали AISI 304
5 - обратный коллектор из нержавеющей стали AISI 304

Габариты

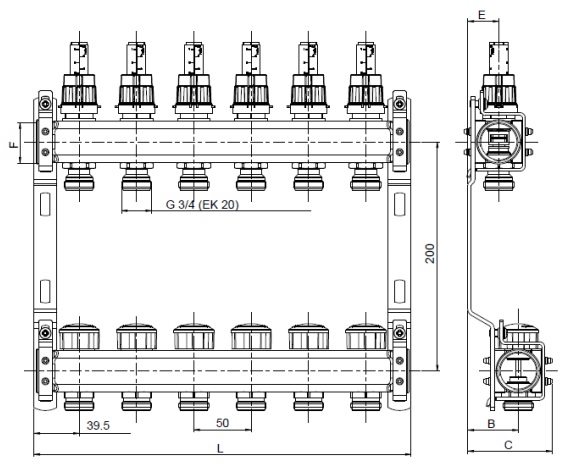

Габариты коллекторного блока Valtec VTc.584.EMNX.0607

Ширина L - 379 мм
Размер B - 65 мм
Размер C - 95 мм
Размер E - 40 мм

Указания по установке блока

  • Для присоединения трубопроводов к коллекторным выходам следует использовать следующие типы коллекторных фитингов:
    • VT.4420 и VTc.712E - для металлополимерных труб
    • VT.4410 - для пластиковых труб
    • VTp.708Е - для полипропиленовых труб
    • VT.4430 - для медных труб
  • Балансировка петель производится с помощью балансировочных клапанов. Клапаны открываются на требуемое количество оборотов по проектному показателю пропускной способности.
  • Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.
  • Перед установкой сервоприводов на регулирующие клапаны с клапанов следует снять регулировочный колпачок.
  • После монтажа система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчётное рабочее давление в системе, но не менее 6 бар.
  • Настройка ручного клапана с расходомером

    Порядок настройки расходомера

    1. Снимите красную защитную гильзу.
    2. Полностью закройте клапан поворотом черной втулки, чтобы указатель расхода переместился на «0».
    3. Чёрной втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
    4. Наденьте красную защитную гильзу.

    Документы

    Технический паспорт на коллекторные блоки Valtec VTc.584.EMNX
Изготовитель VALTEC
Серия VTc.584.EMNX
Категория товара коллекторный блок
Назначение для систем водяного отопления
Рабочая среда вода, растворы гликолей
Температура рабочей среды до +70°C
Рабочее давление до 6 бар
Количество контуров 7
Размер резьбы подключения отводов G 3/4" НР евроконус
Диапазон настройки расхода от 0,5 до 5 л/мин
Температура окружающей среды до +50°C
Условная пропускная способность термостатического клапана 2,5 м<span style="font-size: 70%; vertical-align: super;">3</span>/час
Присоединительный размер контура отопления 1"
Резьба под сервопривод клапана М 30х1,5
Вид уплотнения коническое
Материал корпуса нержавеющая сталь AISI 304
Материал фитингов никелированная латунь CW617N
Материал штоков расходомера РРR
Материал уплотнительных колец EPDM 70Sh
Материал золотниковых прокладок клапанов EPDM 70Sh
Материал кронштейнов оцинкованная сталь
Материал поплавков воздухоотводчиков РРR
Материал расходомеров акрило-бутадиенстирол ABS
Материал пружин расходомеров нержавеющая сталь AISI 316
Материал ручек запорных клапанов акрило-бутадиенстирол ABS
Межосевое расстояние 200 мм
Срок службы 25 лет
Страна производства Италия
Страна происхождения бренда Россия
