Назначение

Коллекторный блок Valtec 1"х3/4" 10 выходов из нержавеющей стали VTc.588.EMNX.0610 предназначен для распределения теплоносителя к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Условия эксплуатации

В качестве теплоносителя допускается применять воду и водные растворы гликолей с температурой до +90°С. Давление в системе не должно превышать 9 атмосфер.

Конструкция

Коллекторный блок модели VTc.588.EMNX представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 10 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён балансировочными клапанами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами и самоуплотняющимися пробками.

Конструкция коллекторного блока Valtec VTc.588.EMNX

1 - Подающий и обратный коллектор 1"х3/4" из нержавеющей стали AISI 304.
2 - Термостатический клапан VT.VTC30 плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода.
2.1 - Головка термостатического клапана VT.AVT.0.0 - при течи из-под штока головка клапана может быть отремонтирована или заменена.
3 - Настроечный клапан VT .VDC31 используется для балансировки петель при наладке системы. Регулировка производится с помощью шестигранного ключа SW 5.
3.1 - Заглушка балансировочного клапана закрывает доступ к регулировочному узлу клапана, предохраняя от несанкционированного вмешательства в настройк.и
4 - Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять.
6 - Ниппель переходной 1/2"х3/4" EK имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов.

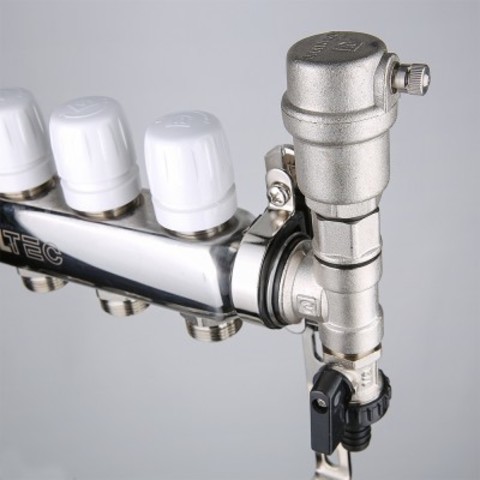

7 - Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов.
8 - Дренажный кран VT.430 служит для заполнения или опорожнения системы.

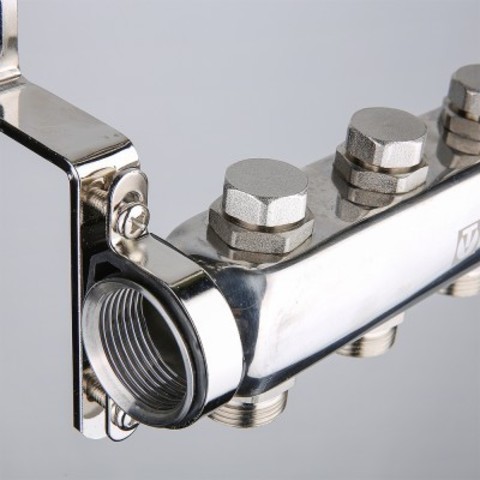

9 - Сдвоенный кронштейн VTc.130.IN из нержавеющей стали для крепления коллекторного блока
10 -Коллекторный тройник VTc.530 служит для присоединения к коллектору воздухоотводчика и дренажного крана.
11 - Отсекающий клапан воздухоотводчика VT.539 позволяет снимать воздухоотводчик, не сливая воду с коллектора.

Габариты

Габариты коллекторного блока Valtec VTc.588.EMNX.0610

Ширина A - 570 мм
Расстояние между центрами расходомеров - 50 мм
Межосевое расстояние - 200 мм

Указания по монтажу

  • Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
  • Балансировка петель производится с помощью настроечных клапанов с расходометрами.
  • При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
  • Термостатические клапаны должны находиться на обратном коллекторе, балансировочные клапаны – на подающем.
  • Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
  • При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
  • После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
  • После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.
  • Настройка балансировочного клапана

    1. При помощи шлицевой отвертки полностью выкрутите и выньте стопорный винт, головка которого находится внутри шестигранного гнезда клапана.
    2. С помощью шестигранного ключа SW5 до упора заверните клапан.
    3. Снова вставьте стопорный винт и шлицевой отверткой до упора закрутите его.
    4. В данном положении сделайте маркером метку на корпусе клапана.
    5. Сделав отметку на отвертке, отверните стопорный винт на требуемое количество оборотов.
    6. Шестигранным ключом SW5 отверните головку клапана до упора. Теперь клапан настроен на заданный фиксированный расход. В случае закрытия и последующего открытия клапана вторичная балансировка не требуется.
    7. При заполнении системы теплоносителем воздухоотводчики должны быть закрыты.

    Документы

    Технический паспорт на коллекторные блоки Valtec VTc.588.EMNX
Изготовитель VALTEC
Серия VTc.588.EMNX
Категория товара коллекторный блок
Назначение для систем водяного отопления
Рабочая среда вода, растворы гликолей
Температура рабочей среды до +90°C
Рабочее давление до 9 бар
Количество контуров 10
Размер резьбы подключения отводов G 3/4" НР евроконус
Температура окружающей среды до +50°C
Условная пропускная способность kvs 2,6 м3/час
Условная пропускная способность термостатического клапана 2,5 м3/час
Присоединительный размер контура отопления 1"
Резьба под сервопривод клапана М 30х1,5
Вид уплотнения коническое
Материал корпуса нержавеющая сталь AISI 304
Материал фитингов никелированная латунь CW617N
Материал уплотнительных колец EPDM 70Sh
Материал золотниковых прокладок клапанов EPDM 70Sh
Материал кронштейнов оцинкованная сталь
Материал поплавков воздухоотводчиков РРR
Материал ручек запорных клапанов акрило-бутадиенстирол ABS
Межосевое расстояние 200 мм
Высота 370 мм
Срок службы 30 лет
Официальная гарантия производителя 7 лет
Страна производства Италия
Страна происхождения бренда Россия
