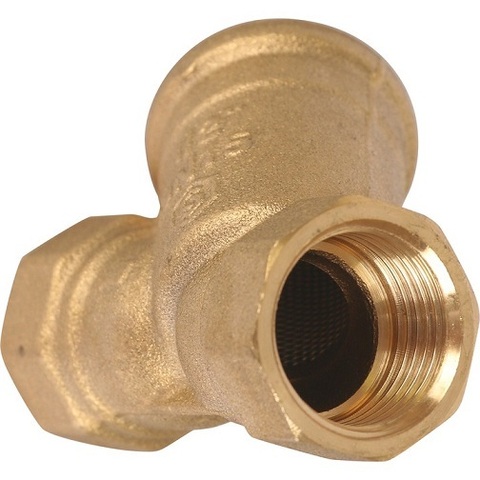

Stout фильтр сетчатый косой 1 1/4" косой грязевик 500 мкр (SFW-0001-000032)

Назначение

Фильтр сетчатый косой Stout 1 1/4" грязевик 500 мкр (SFW-0011-000032) предназначен для очистки потока от механических примесей в трубопроводных системах различного назначения. В качестве транспортируемой среды могут использоваться сжатый воздух, нефтепродукты, газы и жидкости не агрессивные к материалам фильтра.

Условия эксплуатации сетчатого фильтра Стаут SFW-0011-000015

Фильтр грубой очистки Stout 1 1/4" (арт. SFW-0011-000032) может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +100°C. Фильтр грубой очистки Стоут 1 1/4" рассчитан на давление до 20 бар.

Конструкция косого сетчатого фильтра Stout

Принцип работы фильтра-грязевика Stout 1 1/4"

Корпус фильтра (1) имеет камеру, в которую установлен фильтрующий элемент (2) с размерами ячеек 500 мкм. Поток рабочей среды проходит через фильтрующий элемент, благодаря этому нерастворимые частицы, окалина и прочие загрязнения задерживаются в камере. Очистка камеры производится через ревизионную крышку (3), герметичность соединения крышки и корпуса обеспечивает резиновое O-ring уплотнение (4).

Габариты косого сетчатого фильтра Stout 1 1/4" (SFW-0011-000032)

Рекомендации по монтажу сетчатых фильтров-грязевиков Stout

• Фильтр Stout следует устанавливать в положении «ревизионной крышкой вниз». При подаче воды снизу-вверх необходимо предусмотреть горизонтальный участок для установки фильтра.
• В случае использования фильтра Стаут в системах с высоким содержанием механических примесей необходимо проводить регулярную инспекцию фильтра и прочищать фильтрующий элемент.
• Фильтр Стоут поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.
• Для прочистки фильтра-грязевика Stout необходимо перекрыть входной запорный кран системы, опорожнить участок трубопровода с фильтром, после чего отвернуть ревизионную крышку фильтра, прочистить и промыть сетку. Если при ревизии фильтра повреждено уплотнение крышки, его следует заменить.
• Перед установкой фильтра Stout трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических взвесей.
• Фильтры следует располагать в доступных для обслуживания местах.
• Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
• Внимание! При монтаже и эксплуатации фильтров STOUT, применение рычажных газовых ключей категорически запрещено.
• Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• После осуществления монтажа, необходимо провести манометрические испытания на герметичность соединений.
