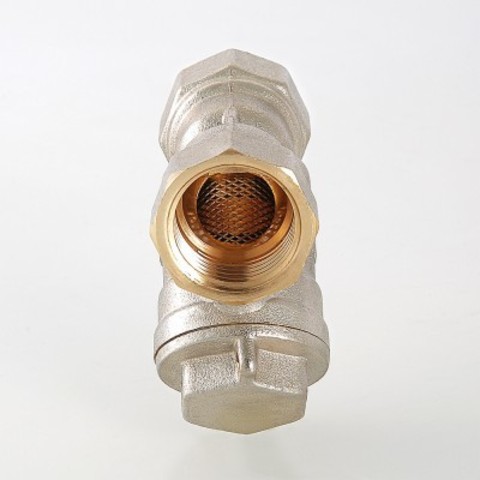

Valtec фильтр сетчатый 1/2" ВР-ВР косой (VT.192.N.04)
Артикул:
VT.192.N.04
315 ₽
Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 10 лет
Сопутствующие товары
Назначение
Фильтр косого типа Valtec 1/2" VT.192.N.04 предназначен для очистки потока от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов. Фильтр грубой очистки Валтек может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении. Корпус и пробка изготовлены горячим прессованием из латуни марки CW617N (европейский стандарт EN 12165) и никелированы. Между ними предусмотрена тефлоновая уплотнительная прокладка. Пробка оснащена отверстием для пломбировки. Размер ячеек сетки фильтрующего элемента – 500 мкм. Резьба присоединения – внутренняя/внутренняя.
Для прочистки фильтра необходимо перекрыть входное запорное устройство системы, опорожнить участок трубопровода с фильтром, после чего отвернуть пробку фильтра и прочистить сетку. При сильной засоренности фильтроэлемент подлежит замене.
Вес фильтра составляет 131 г.
Условия эксплуатации
Косой сетчатый фильтр Валтек VT.192.N.04 можно использовать в системах с температурой рабочей среды от +5°Cдо +150°C. Максимальное рабочее давление составляет 20 бар.

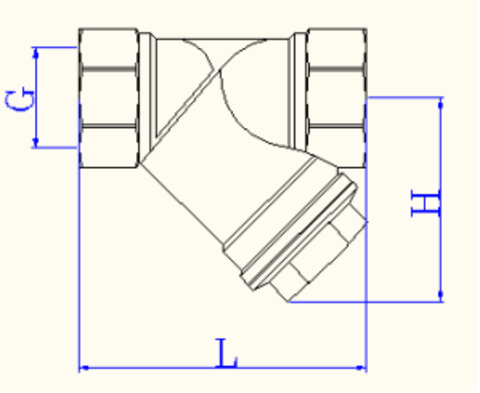

Конструкция фильтра
|
|
Фильтр состоит из корпуса (1), пробки (2), фильтроэлемента (3) и прокладки (4). |
Указания по монтажу грязевиков Валтек
- Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении, при этом пробка фильтра должна быть направлена вниз.
- При направлении потока снизу-вверх, необходимо выполнить горизонтальный участок для правильной установки фильтра, иначе установка фильтра приведет к засорению нижнего отвода (угольника или тройника) трубопровода.
- Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
- Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал).
- При монтаже фильтров не допускается превышать максимально допустимые крутящие моменты.
Документы
| Изготовитель | VALTEC |
| Серия | VT.192.N |
| Категория товара | фильтр |
| Назначение | водоснабжение, отопление, кондиционирование, сжатый воздух |
| Вид фильтра (по очищающему элементу) | сетчатый |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/внутренняя |
| Способ очистки | механическая очистка |
| Присоединительный размер | 1/2" |
| Температура рабочей среды | от +5°C до +150°C |
| Рабочее давление | 20 бар |
| Испытательное давление | 30 бар |
| Номинальный расход | 1,41 м3/час |
| Условная пропускная способность kvs | 3,15 м3/час |
| Транспарентность фильтроэлемента | 39% |
| Материал корпуса | никелированная латунь CW617N |
| Материал пробки | никелированная латунь CW617N |
| Материал уплотнений | тефлон |
| Материал фильтроэлемента | нержавеющая сталь AISI 316 |
| Количество ячеек на кв. см | 156 шт |
| Предельный крутящий момент (резьба) | 35 Н·м |
| Толщина проволоки | 0,3 мм |
| Размер ячейки сетки | 500 мкм |
| Расстояние между центрами ячеек | 1,1 мм |
| Площадь поверхности фильтрации | 17,9 см2 |
| Вес | 131 г |
| Срок службы | 30 лет |
| Официальная гарантия производителя | 10 лет |
| Страна производства | Китай |
| Страна происхождения бренда | Россия |
