Uni-Fitt Ventil 22, 500 х 2200 радиатор стальной панельный с нижним подключением (922V5220)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 10 лет

Сопутствующие товары

Применение

Стальной панельный радиатор Uni-Fitt Ventil 22 тип, 500 х 2200 мм с нижним подключением (922V5220) предназначен для использования в закрытых двухтрубных (или однотрубных) системах отопления с принудительной циркуляцией. Радиатор отопления может быть установлен как в квартире, так и в частном доме.

Видеообзор стальных панельных радиаторов Uni-Fitt

Условия эксплуатации

Радиатор Uni-Fitt Ventil 22/500 х 2200 мм с нижним подключением (922V5220) можно применять в системах с рабочим давлением до 10 бар и температурой теплоносителя до +120°C. Общая жёсткость воды не должна превышать 7 мг-экв/л, а значение pH должно находиться в пределах 8,3-9,5.

Мощность радиатора

Теплоодача радиатора Uni-Fitt 22/500 с длиной 2200 мм составляет 4982 Вт при dt=70°С, 4125 Вт при dt=60°С и 3300 Вт при dt=50°С. Это позволяет использовать его для обогрева помещений площадью до 33 м2.

Гидравлические характеристики

Гидравлические характеристики

Конструкция радиатора

Конструкция радиатора Uni-Fitt Ventil 22/500

1 - Монтажная пластина
2 - Конвективная панель

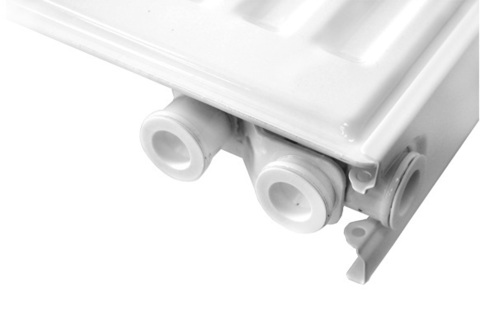

3 - Подключение радиатора ВН 1/2"
4 - Боковая панель
5 - Отопительная панель
6 - Решётка
7 - Кронштейн решётки

Габариты

Габариты

D - 68 мм
E - не менее 85 мм
K - не менее 98 мм
M - не менее 63 мм
J - 449 мм

Комплектация радиатора Uni-Fitt 22/500 с нижним подключением (от 1700 мм)

  • Радиатор в пластиковой упаковке
  • Термостатическая вентильная вставка

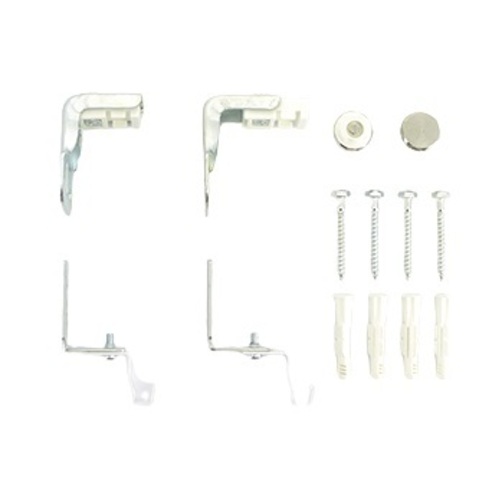

  • Кронштейны - 3 шт. (нижний и верхний кронштейн; опорная планка; вставка, защищающие кроншейны от контакта со стеновым кронштейном
  • Дюбели 8х50, шурупы 6х50, саморезы для крепежа
  • Ручной воздухоотводчик 1/2"
  • Ключик для воздухоотводчика
  • Заглушка а 1/2"
  • Шаблоны для кронштейнов

Схема подключения

Схема подключения радиатора Uni-Fitt Ventil

Документы

Технический паспорт для стальных панельных радиаторов Uni-Fitt

Сертификат соответствия до 2026 г.

Экспертное заключение
Изготовитель Uni-Fitt
Серия Ventil 22/500
Категория товара радиатор отопления
Назначение двухтрубные и однотрубные закрытые системы водяного отопления
Исполнение нижнее
Тип радиатора 22
Вид радиатора стальной панельный
Структура 2 отопительные панели + 2 конвективные панели
Рабочая среда вода или антифриз
Температура рабочей среды до +120°C
Рабочее давление до 10 бар
Испытательное давление 15 бар
Теплоотдача радиатора при dt=70°С 4982 Вт
Теплоотдача радиатора при dt=60°С 4125 Вт
Теплоотдача радиатора при dt=50°С 3300 Вт
Подключение 4 боковых патрубка
Боковое подсоединение 1/2" с внутренней резьбой
Резьба под термоголовку М30х1,5
Максимальный перепад давления на термостатическом клапане 0,6 бара
Облицовка да
Цвет белоснежный
Кислотность pH 8,3-9,5 мг/л
Жёсткость рабочей среды до 7 мг/экв.л
Максимальное содержание кислорода в теплоносителе 20 мг/л
Допустимое содержание железа (Fe3+) в теплоносителе не более 0,5 мг/дм3
Содержание взвешенных веществ в теплоносителе не более 5 мг/дм3
Объём теплоносителя 12,39 л
Наличие встроенного термостатического клапана да
Наличие кронштейнов в комплекте да
Толщина листа греющей панели 1,2 мм
Толщина конвективной панели 0,4 мм
Площадь отапливаемого помещения 33 м2
Межосевое расстояние 50 мм
Ширина 2200 мм
Глубина 102 мм
Высота 500 мм
Официальная гарантия производителя 10 лет
Страна производства Россия
Страна происхождения бренда Россия
