Назначение

Коллекторный блок Valtec 1"х3/4" 4 выхода с расходомерами (нерж. сталь) VTc.586.EMNX.0604 предназначен для распределения теплоносителя к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Условия эксплуатации

В качестве теплоносителя допускается применять воду и водные растворы гликолей с температурой до +90°С. Давление в системе не должно превышать 8 бар.

Конструкция

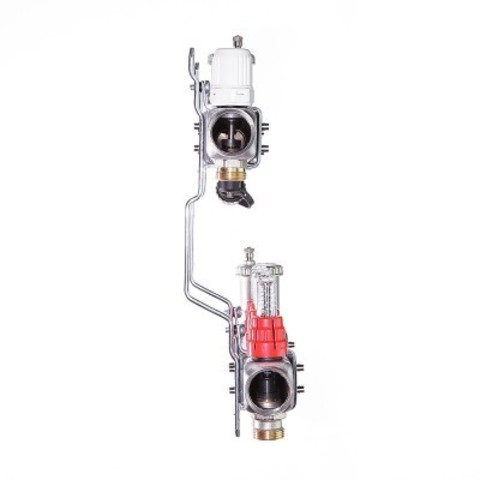

Коллекторный блок модели VTc.586.EMNX представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 12 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён настроечными клапанами с расходомерами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами и дренажными кранами.

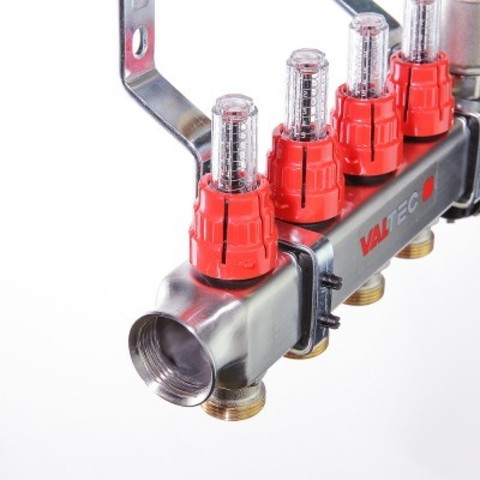

Шкала прозрачной колбы расходомера отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.

Конструкция коллекторного блока Valtec VTc.586.EMNX

1 - Подающий и обратный коллектор 1"х3/4" из нержавеющей стали AISI 304.
2 - Термостатический клапан - плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода.
2.1 - Головка термостатического клапана - при течи из-под штока головка клапана может быть отремонтирована или заменена.
3 - Настроечный клапан с расходомером (ротаметром) для балансировки петель при наладке системы.
4 - Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять.
6 - Ниппель переходной 1/2"х3/4" имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов.

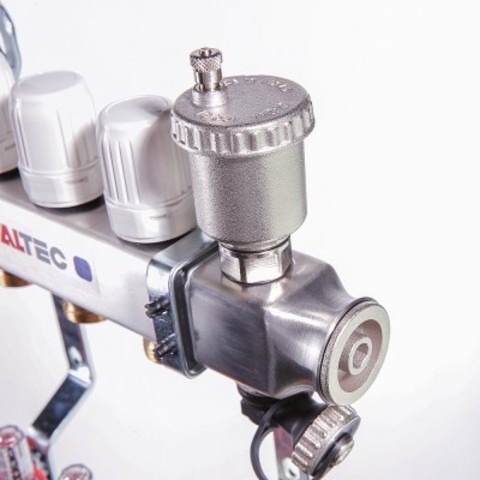

7 - Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов.
8 - Поворотный дренажный кран служит для заполнения или опорожнения системы.
9 - Сдвоенный кронштейн из нержавеющей стали.
10 - Резьбовая пробка глушит торцевой патрубок G1" коллектора.
11 - Отсекающий клапан воздухоотводчика позволяет снимать воздухоотводчик, не сливая воду с коллектора.

Габариты

Габариты коллекторного блока Valtec VTc.586.EMNX.0604

Ширина A - 280 мм
Размер E - 26 мм
Размер F - 40 мм
Расстояние H - 50 мм
Размер M - 60 мм
Размер N - 89 мм
Межосевое расстояние R - 200 мм
Размер S - 32 мм

Указания по монтажу

  • Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
  • Балансировка петель производится с помощью настроечных клапанов с расходометрами.
  • При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
  • Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем.
  • Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
  • При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
  • После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
  • После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.
  • Настройка ручного клапана с расходомером

    Порядок настройки расходомера

    1. Снимите красную защитную гильзу.
    2. Полностью закройте клапан поворотом втулки, чтобы указатель расхода переместился на «0».
    3. Верхней втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
    4. Зафиксируйте значение настройки поворотом до упора нижнего фиксирующего кольца.
    5. Наденьте защитную гильзу.

    Документы

    Технический паспорт на коллекторные блоки Valtec VTc.586.EMNX
Изготовитель VALTEC
Серия VTc.586.EMNX
Категория товара коллекторный блок
Назначение для систем водяного отопления
Рабочая среда вода, растворы гликолей
Температура рабочей среды до +90°C
Рабочее давление до 8 бар
Количество контуров 4
Размер резьбы подключения отводов G 3/4" НР евроконус
Диапазон настройки расхода от 0,5 до 5 л/мин
Температура окружающей среды до +50°C
Условная пропускная способность термостатического клапана 2,5 м3/час
Присоединительный размер контура отопления 1"
Резьба под сервопривод клапана М 30х1,5
Вид уплотнения коническое
Материал корпуса нержавеющая сталь AISI 304
Материал фитингов никелированная латунь CW617N
Материал штоков расходомера РРR
Материал уплотнительных колец EPDM 70Sh
Материал золотниковых прокладок клапанов EPDM 70Sh
Материал кронштейнов оцинкованная сталь
Материал поплавков воздухоотводчиков РРR
Материал расходомеров акрило-бутадиенстирол ABS
Материал пружин расходомеров нержавеющая сталь AISI 316
Материал ручек запорных клапанов акрило-бутадиенстирол ABS
Размер отверстия кроншейна 12 мм
Межосевое расстояние 200 мм
Глубина 88,5 мм
Высота 316 мм
Срок службы 25 лет
Официальная гарантия производителя 7 лет
Страна производства Италия
Страна происхождения бренда Россия
