Valtec VTc.596.EMNX.0604 коллектор 1"х3/4" на 4 контура для тёплого пола с расходомерами (латунь)

Назначение

Коллекторный блок Valtec 1"х3/4" на 4 контура с расходомерами (латунь) VTc.596.EMNX.0604 предназначен для распределения теплоносителя к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Условия эксплуатации

В качестве теплоносителя допускается применять воду и водные растворы гликолей с температурой до +90°С. Давление в системе не должно превышать 10 бар.

Конструкция

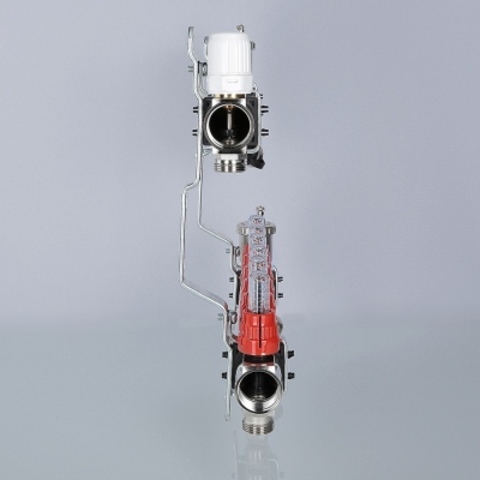

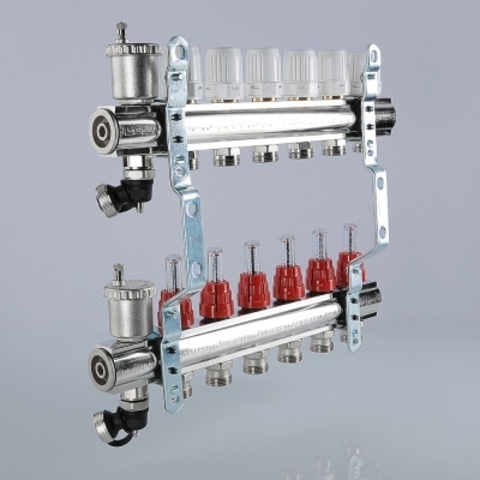

Коллекторный блок VTc.596.EMNX представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из горячештампованной никелированной латуни марки CW617N, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 12 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён настроечными клапанами с расходомерами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами и дренажными кранами.

Шкала прозрачной колбы расходомера отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.

Габариты

Указания по монтажу

• Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
• Балансировка петель производится с помощью настроечных клапанов с расходометрами.
• При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
• Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем.
• Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
• При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
• После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
• После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.

Настройка ручного клапана с расходомером



1. Снимите красную защитную гильзу.
2. Полностью закройте клапан поворотом черной втулки, чтобы указатель расхода переместился на «0».
3. Чёрной втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
4. Наденьте красную защитную гильзу.

Документы

Технический паспорт на коллекторные блоки Valtec VTc.596.EMNX
