Uni-Fitt Solomix 1" c насосом Wilo Star RS 25/6-130 насосно-смесительный узел (471N1200)

Насосно-смесительная группа Uni-Fitt Solomix 1" c насосом Wilo RS 25/6-130 (артикул 471N1200) применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (система "тёплый пол" или настенное отопление). Насосно-смесительный модель Юни-Фитт Соломикс представляет собой компактный регулирующий модуль для водяных тёплых полов. Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 кв.м. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.

Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до 90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт.

Насос

Насосно-смесительный узел укомплектован циркуляционным насосом с мокрым ротором Wilo STAR-RS 25/6-130 с максимальным напором 6 метров и номинальным внутренним диаметром 25 мм. Регулировка частоты вращения насоса выполняется путём переключения поворотного регулятора на одну из 3-х ступеней. Насос оборудован устойчивым к токам блокировки электродвигателем.
Корпус насоса изготовлен из серого чугуна, рабочее колесо выполнено из синтетического материала. Материал вала - нержавеющая сталь, материал подшипников - металлографит.

Комплектация

• Циркуляционный насос Wilo Star RS 25/6-130
• Крепёжная скоба коллекторной группы;
• Крепёжная скоба смесительного узла;
• Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;

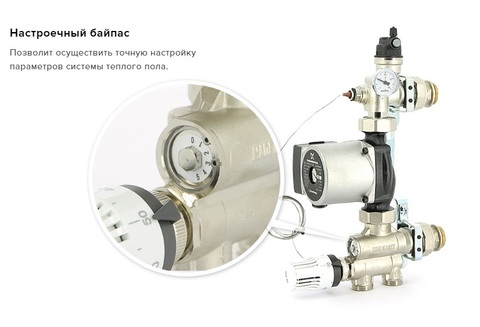

• Байпасный настроечный клапан (от 0 до 5);
• Гнездо для погружного температурного датчика на линии подачи;
• Контрольный термометр (от 0 до +80°C);
• Автоматический воздухоотводчик;
• Термостатическая головка с погружным датчиком от+20°C до +65°C;
• Поворотные сливные вентили;
• Верхний гидравлический блок;
• Нижний гидравлический блок;
• Паспорт изделия.

Конструкция

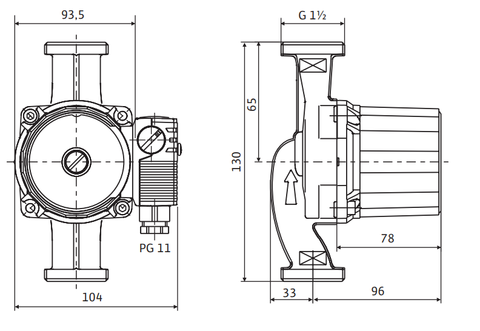

Габариты

Рекомендации по монтажу и эксплуатации

1. Подающий коллектор располагайте сверху.
2. Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
3. Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
4. Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
5. Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.
