Uni-Fitt Solomix 1" с насосом Grundfos UPSO 25-65 130 насосно-смесительный узел (472N1200)

Доставка по Москве в пределах МКАД: 500 ₽
Официальная гарантия производителя: 3 года

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Grundfos UPSO 25-65 130 (артикул 472N1200) применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (система "тёплый пол" или настенное отопление). Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 кв.м. Насосно-смесительный модель Юни-Фитт Соломикс представляет собой компактный регулирующий модуль для водяных тёплых полов. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.

Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до 90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт.

Насос

Насосно-смесительный узел Uni-Fitt Solomix 472N1200 укомплектован Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вала насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Комплектация

  • Циркуляционный насос Grundfos UPSO 25-65 130
  • Верхний гидравлический блок;
  • Нижний гидравлический блок;
  • Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;
  • Байпасный настроечный клапан (от 0 до 5);
  • Гнездо для погружного температурного датчика на линии подачи;

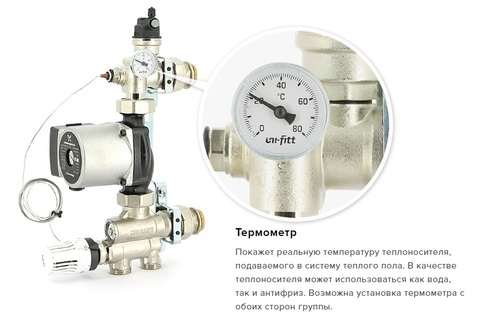

  • Контрольный термометр (от 0 до +80°C);
  • Автоматический воздухоотводчик;
  • Термостатическая головка с погружным датчиком от+20°C до +65°C;
  • Поворотные сливные вентили;
  • Крепёжная скоба коллекторной группы;
  • Крепёжная скоба смесительного узла;
  • Паспорт изделия.

Конструкция

Устройство насосно-смесительных групп Соломикс

Габариты

Габариты насосно-смесительных групп Соломикс

Рекомендации по монтажу и эксплуатации

  1. Подающий коллектор располагайте сверху.
  2. Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
  3. Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
  4. Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
  5. Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.

Документы

Технический паспорт на насосно-смесительные группы Uni-Fitt Solomix

Декларация о соответствии до 2023 г.
Изготовитель Uni-Fitt
Серия Solomix
Категория товара насосно-смесительный узел
Назначение для водяных тёплых полов
Управление термоголовка с выносным датчиком
Рабочее давление до 10 бар
Мощность от 10 до 12,5 кВт
Потребляемая мощность 70/100/125 Вт
Монтажная длина насоса 130 мм
Номинальный напор 6,5 м
Номинальный потребляемый ток 0,34/0,46/0,55 A
Температура рабочей среды в первичном контуре до +90°C
Диапазон регулирования во вторичном контуре от +20°C до +65°C
Шкала термометра от 0°C до +80°C
Условная пропускная способность kvs 4,5 м3/час
Разница давлений первичного контура от 0,1 до 1 бара
Рабочая температура насоса от +2 до +95°C
Материал подшипника керамика
Материал рабочего колеса композит
Материал корпуса насоса чугун
Материал вала керамика
Степень пылевлагозащиты IP44
Класс изоляции F
Уровень шума до 43 дБ(А)
Наличие насоса в комплекте да
Модель насоса в комплекте Grundfos UPSO 25-65 130
Диаметр подключения к высокотемпературному контуру 1"
Диаметр подключения к низкотемпературному контуру 1"
Присоединительный диаметр к насосу 1 1/2"
Площадь тёплого пола до 120 м2
Межосевое расстояние 210 мм
Ширина 227 мм
Глубина 100 мм
Высота 365 мм
Вес 6,01 кг
Гарантия на насос 1 год
Официальная гарантия производителя 3 года
Страна производства Италия
Страна происхождения бренда Россия
