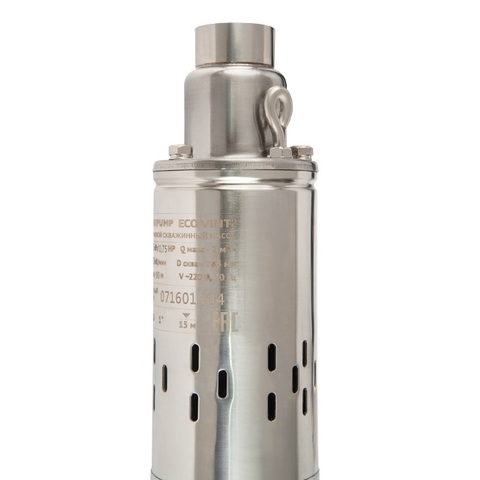

Unipump ECO VINT 3 скважинный насос (28921)

Погружной скважинный насос Unipump Eco Vint 3 (28921) предназначен для подачи чистой пресной воды из скважин диаметром не менее 85 мм, а также из колодцев и различных резервуаров.

Насосы ЮниПамп Эко Винт применяются в системах автономного водоснабжения частных домов, для полива огородов и садовых участков, для перекачивания воды в резервуары малых и средних размеров.

Условия эксплуатации

• только чистая вода в качестве перекачиваемой жидкости
• не допускается присутствие волокнистых включений
• температура жидкости от +1°C до +40°C
• допустимый размер твёрдых частиц - до 1 мм
• концентрация включений до 150 г/м3
• диаметр скважины составляет от 85 мм

График рабочих характеристик

Что входит в комплект поставки

• погружной насос Эко Винт 3
• электрический кабель
• инструкция по эксплуатации
• упаковочная коробка

Устройство погружного насоса

Принцип действия насоса

Вода поступает внутрь корпуса проточной части 6 через отверстия 5. Вращательное движение винта 8 в рабочей втулке 9 приводит к образованию полостей внутри пары. За счёт последовательного изменения объёма полостей перекачиваемая жидкость движется вдоль оси винта и нагнетается в напорный патрубок 4. Одновременно с этим в месте соприкосновения втулки 9 и муфты 7 возникает всасывающий эффект.

На корпусе электродвигателя 18 расположена табличка, на которой указаны основные технические характеристики насоса и серийный номер, первые четыре цифры которого обозначают год и месяц изготовления насоса.

Габаритные и установочные размеры насоса

Указания по установке насосов Unipump UPC

Перед монтажом произведите визуальный осмотр насоса и убедитесь, что отсутствуют механические повреждения корпуса и электрокабеля.
• В качестве напорного трубопровода могут быть использованы как гибкие армированные шланги/рукава, так и пластиковые или стальные трубы.
• При использовании шланга обратите внимание на то, чтобы в процессе его эксплуатации не образовывались перегибы, скручивания и сечение сохранялось по всей длине.
• Напорный трубопровод должен выдерживать давление в 1,5 раза больше, чем максимальное давление, создаваемое насосом. Перед присоединением насоса трубопровод необходимо тщательно промыть.
• Перед погружением насоса в скважину следует убедиться в том, что обсадная труба не имеет местных сужений и искривлений, и что её внутренний диаметр больше максимального наружного диаметра насоса, с учётом выступающих на корпусе деталей и частей.
• Резьбовые соединения труб и арматуры, а также соединение напорного трубопровода с насосом должны быть выполнены качественно и надёжно, чтобы исключить их ослабление под воздействием крутящих моментов, возникающих при включении и выключении насоса. Длина резьбы используемого фитинга и/или первой секции напорной трубы, в зависимости от способа присоединения трубопровода к насосу, не должны быть больше длины резьбы в напорном патрубке
• Насос следует опускать в скважину только на тросе из стали или нейлона, закреплённом в проушинах насоса.
• Электрокабель крепится к напорному трубопроводу с помощью пластиковых хомутов, с небольшим провисанием, расстояние между местами креплений не должно превышать двух метров.
• После погружения насоса в скважину следует надёжно закрепить трос в рымболте оголовка или на поверхности. Трос не должен быть нагружен, но в то же время не должен провисать.
• После установки насоса в источник, над максимальным уровнем жидкости или, например, над оголовком скважины должно быть минимум 3 м свободной длины электрического кабеля.
• Не следует устанавливать насос Эко Винт на самое дно скважины, колодца или резервуара, это приведёт к забору вместе с водой повышенного количества ила, отложений, ржавчины, и как следствие, к повышенному износу рабочего органа, перегрузкам электродвигателя и нарушению работоспособности насоса.
• Рекомендуем устанавливать агрегат в хорошо доступном месте, чтобы в дальнейшем можно было легко провести его проверку или замену.
• Насос встраивается непосредственно в циркуляционный трубопровод.
• Желательно установить запорные шаровые краны до и после насоса для удобства демонтажа при необходимости его замены, ремонта или технического обслуживания. Запорные краны должны быть смонтированы так, чтобы в случае протечки, вода не попадала на электродвигатель и клеммную коробку насоса.
• Стрелка на корпусе насоса указывает направление протекания перекачиваемой жидкости.
• При установке насоса в циркуляционную систему в контур ГВС необходимо установить обратный клапан за насосом.
• Подшипники насоса смазываются перекачиваемой жидкостью. Не допускается включать насос без воды более чем на 10 секунд.
• ля предотвращения образования конденсата в клеммной коробке и статоре, температура рабочей жидкости всегда должна быть выше температуры окружающей среды.
• При установке насоса на него не должно передаваться напряжение от трубопроводов, вал насоса должен быть расположен строго по горизонтали.
• Клеммную коробка при установке не следует направлять вниз: так в неё может попасть вода! При необходимости можно повернуть корпус двигателя.
• При необходимости теплоизоляции трубопроводов изолировать можно только корпус насоса. Двигатель, клеммная коробка и отверстия для удаления конденсата должны оставаться открытыми.
